Полгода назад я заметил проблему на снимках, сделанных на своём iPhone. Разные фотографии были отмечены пятном в одном и том же месте кадра. Внимательно рассмотрев стекло над микроскопическим объективом камеры, я нашел мелкую пылинку и убрал её, постучав по корпусу рукой.
Через некоторое время пыли стало так много, что делать нормальные снимки стало физически невозможно. Я обратился в специализированный сервис, чтобы не только исправить саму проблему, но и найти её основополагающую причину. Как оказалось, простой очисткой стекла дело ограничиться не могло. За год внутри накопилось много грязи, и ситуация у вас, скорее всего, не отличается от моей в лучшую сторону! Просто вы об этом ещё не знаете.
За ответами на свои вопросы я обратился в сервис MacPlus.ru. Ребята пригласили в свою мастерскую, чтобы показать и рассказать, откуда берётся пыль внутри корпуса и как правильно убирать её. Домашние инструменты для этого не годятся совершенно. Ни ватные палочки, ни тем более труба пылесоса не приведет к наилучшим результатам. До этого я отдавал смартфон дважды на откуп «доморощенным» мастерам, и каждый раз после этого пыль появлялась снова, буквально через несколько дней.
Мастер по имени Александр начал процесс методично: устройство с такой проблемой появляется у них не в первый раз, не в десятый и даже не в пятидесятый. От поколения смартфона Apple мало что меняется: iPhone никогда не был полностью герметичным, и потому девственная чистота его внутренних компонентов является лишь временным явлением.

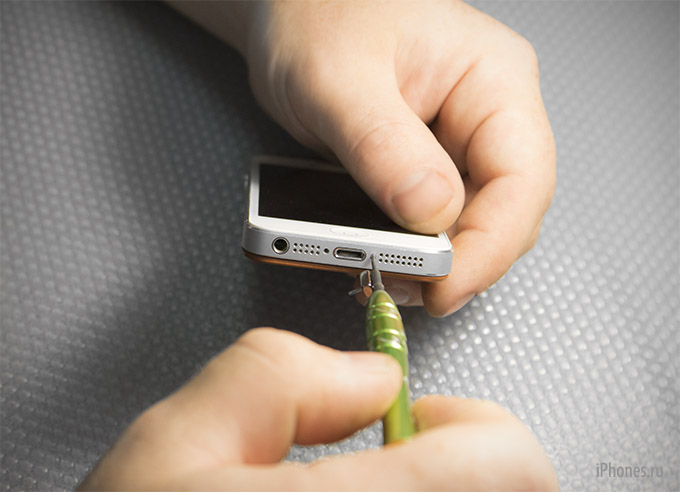

Мы имеем дело с iPhone 5, а значит, процесс разборки начинается с раскручивания болтов рядом с портом Lightning. Эти микроскопические винты так же легко потерять, как сложно подобрать к ним отвёртку из обыденных. К слову, дело мы имеем со стандартом Pentalobe, причём его особая разновидностью TS1. Для этого придётся приобретать специальный инструмент.

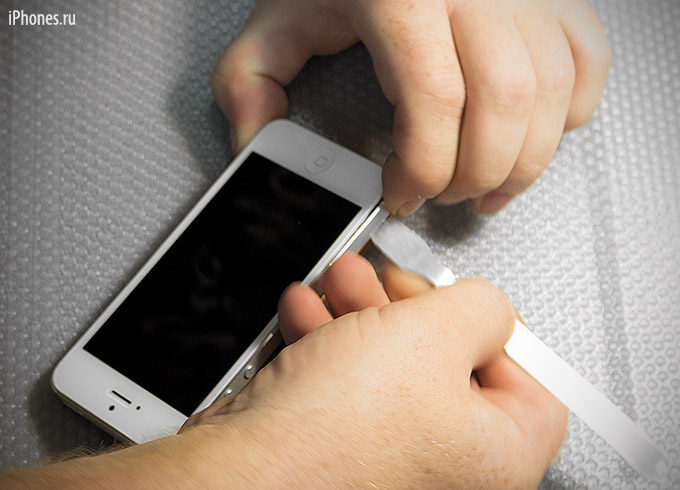

А вот дальше идет важный момент, позволяющий отличить настоящего профессионала от «доморощенного» эксперта, учившегося на роликах с YouTube. Отсоединять дисплей от основной части с помощью присоски ни в коем случае нельзя. Неосторожное применение силы приводит к отсоединению стекла от модуля дисплея, что превращает весь «бутерброд» в мало полезный набор железа. Если однажды после ремонта вы заметили, что под стеклом над экраном появились разводы или мельчайшие пузыри, вы столкнулись с работой дилетанта.

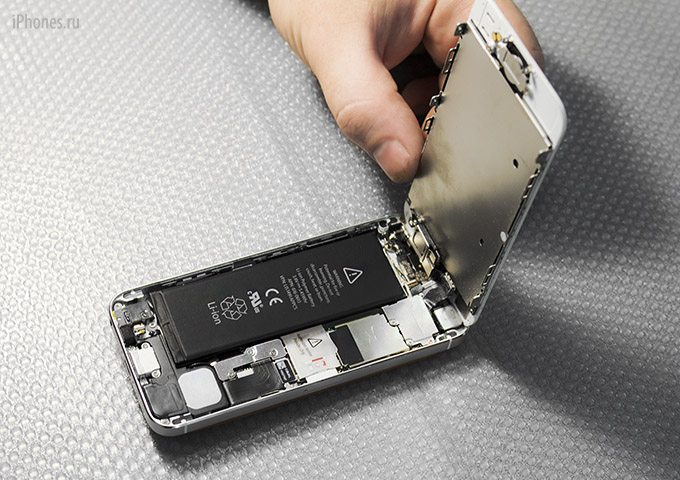

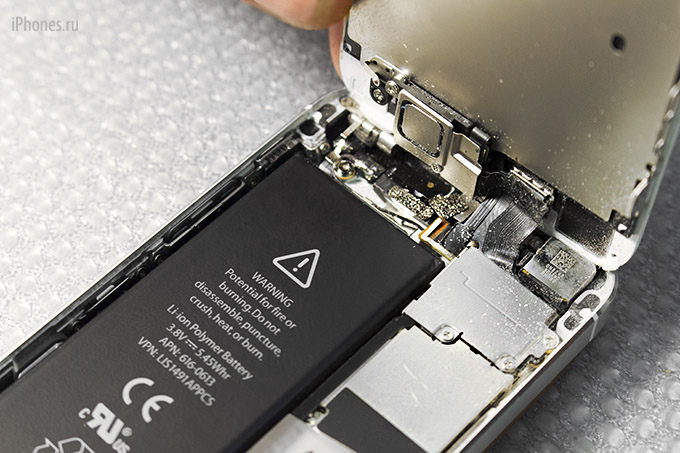

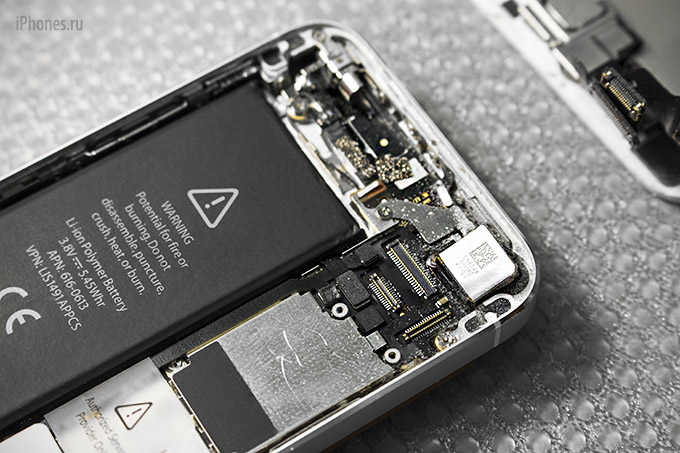

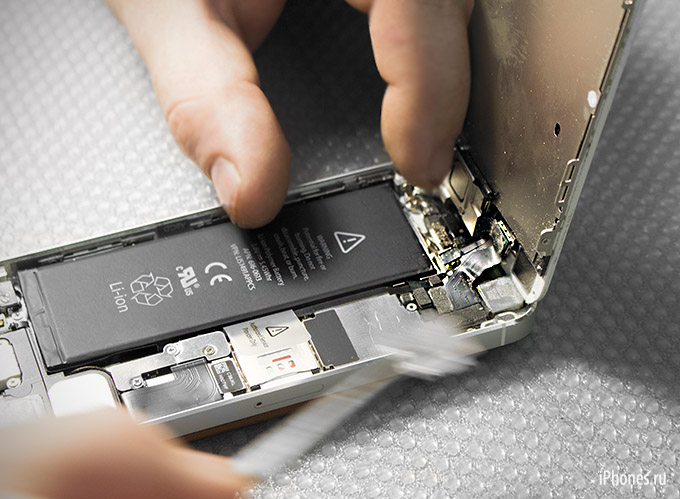

Приподнимаем модуль экрана и видим крайне печальную картину. Я пользовался смартфоном чуть больше года, но никогда не помещал его в пыльных местах, не прятал под пыльную подушку и не хранил подолгу в кармане джинсов. Но пыль каким-то образом скопилась, и её не просто много. На месте мастера я бы усмехнулся, но, как оказалось, всё это является абсолютно обыденной картиной. Разница лишь в том, что кому-то везёт, и пыль дольше не попадает на стекло над модулем камеры.
Чтобы оценить полный масштаб загрязнения пылью, с материнской платы iPhone 5 снимается электромагнитная защита. Отчасти она приостановила и распространение частиц. Как назло, очаг пришелся именно на камеру, и случилось это не просто так.
По словам мастера, проблема могла появиться после падения смартфона на твёрдую поверхность. В таких случаях относительная герметичность ободка вокруг экрана могла быть нарушена. И медленно, частица за частицой, пылью наполнилась вся верхняя, внутренняя часть корпуса. Так почему предыдущие обращения в другие компании-сервисы не принесли желаемого результата? Просто там, скорее всего, очистка выполнялась вручную.
Все болты и элементы смартфона складываются в поддон с ячейками. Потерять любую из запчастей невыгодно в первую очередь самому механику: вторая такая запчасть не всегда есть в наличии. Не дай бог потерять что-нибудь из этого в домашних условиях, не говоря уже о повреждении какого-нибудь шлейфа. А шлейфов здесь очень много.

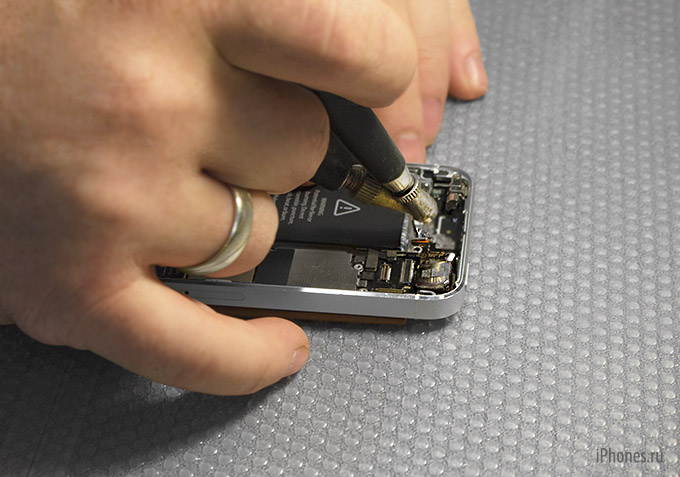

Убрав все незакреплённые элементы, Александр берёт мощный выдуватель воздуха, работающий на компрессоре. Без такой вещицы избавиться от пыли в корпусе практически невозможно. С умом регулируя мощность потока воздуха, вы можете снять всю грязь с чувствительных электронных компонентов, не повредив ни один из них. Процесс занимает почти минуту. Сразу после этого смартфон выглядит как новый – в сравнении с тем, что было раньше. Но мы ещё не закончили.

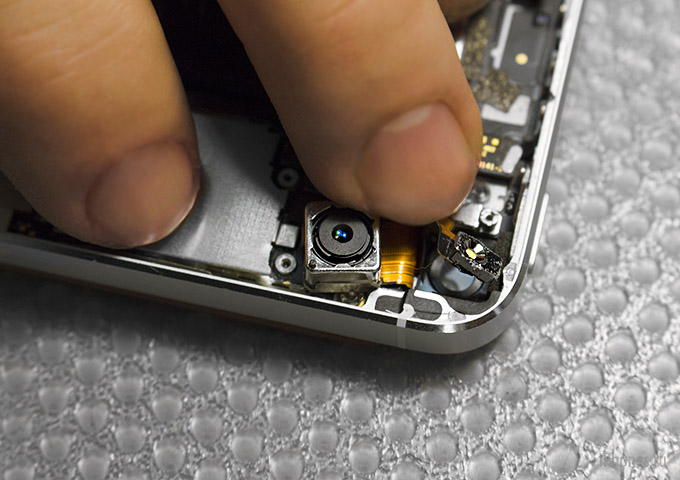

Так как пыль, вероятно, попала на оптику в камере, придется осторожно очистить и её, а заодно пройтись ватной палочкой по стеклу внутри. Обратите внимание на размер вспышки: её мощность, достаточная для освещения темных помещений в качестве фонарика, никак не соотносится с микроскопическим размером модуля. И пыли на нём тоже очень много. Время ручной работы, причём очень осторожной.

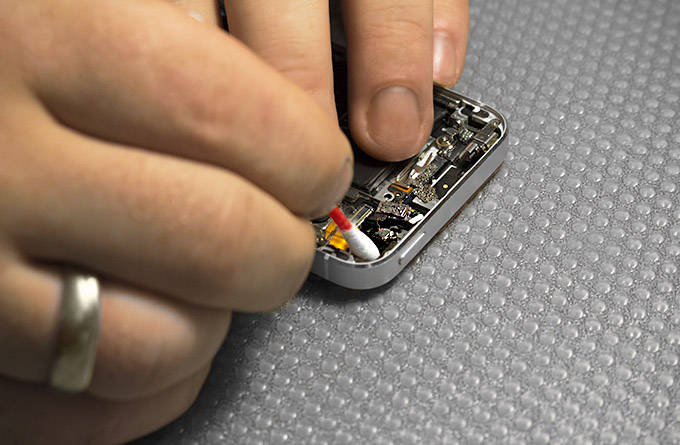

Пройдясь ватной палочкой по внутренней стенке задней части корпуса, мастер начинает сборку смартфона. Запчасти встают на место в обратном порядке, аккуратно и без спешки. Дрожащие руки в этом деле – самый страшный враг. Спокойствие во время этого процесса определяет разницу между еле заметным «кликом» вставляющегося шлейфа и сломанной контактной площадкой.

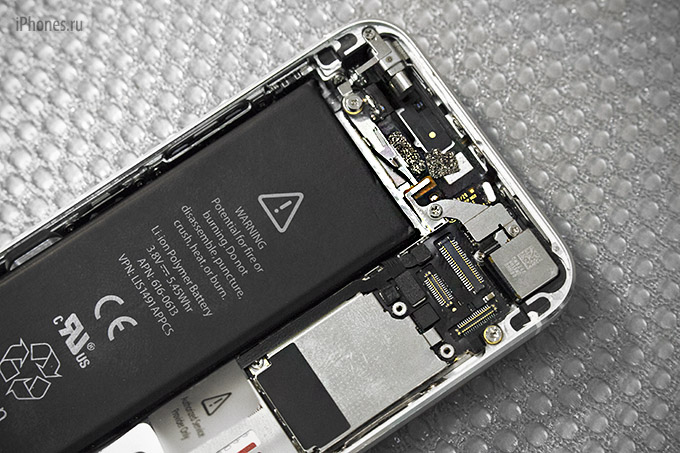

Был грязный и пыльный айфон. Стал чистый. На всё ушло примерно 5 минут. Остальные пятнадцать я рассматривал «внутренности» устройства. Что ни говори, но только Apple умеет делать «железо» так же хорошо, как и дизайн корпуса. Чёрная материнская плата, строго расположенные основные чипы, невероятная плотность комплектующих на миллиметр. Соглашается и Александр: другие производители практически всегда игнорируют всё то, что рядовому пользователю не видно. Именно за такое внимание к мелочам мы любим продукты «яблочной» компании.

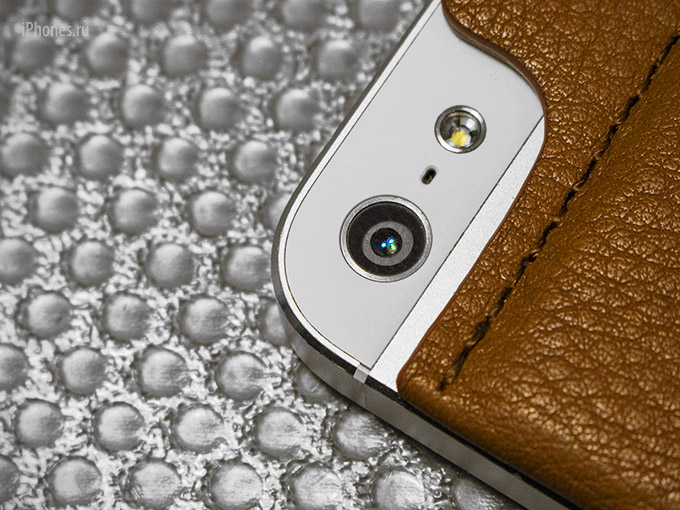

С двух болтов всё началось, и двумя болтами всё закончится. Винты встают на место, смартфон включается и проверяется камера. В принципе, делать это необязательно. Достаточно вновь посмотреть на камеру и увидеть огромную разницу.
С тех пор, как Александр и MacPlus.ru почистили редакционный iPhone, ни одной пылинки на камере так и не появилось. А дальше мы начали смотреть, что происходит со смартфоном после погружения в воду. Но это уже история для другой статьи. С фотографиями с микроскопа, развенчиванием популярных мифов и не только :)
