Почему ноутбук бьёт током? Лучше узнать, чем потом жалеть

Наверное, каждый второй владелец MacBook испытывал лёгкое покалывание в пальцах во время прикосновения к ноутбуку. Лучший лэптоп бьёт током?

Да, так оно и есть. Это массовая проблема, которая существует и для устройств других марок.

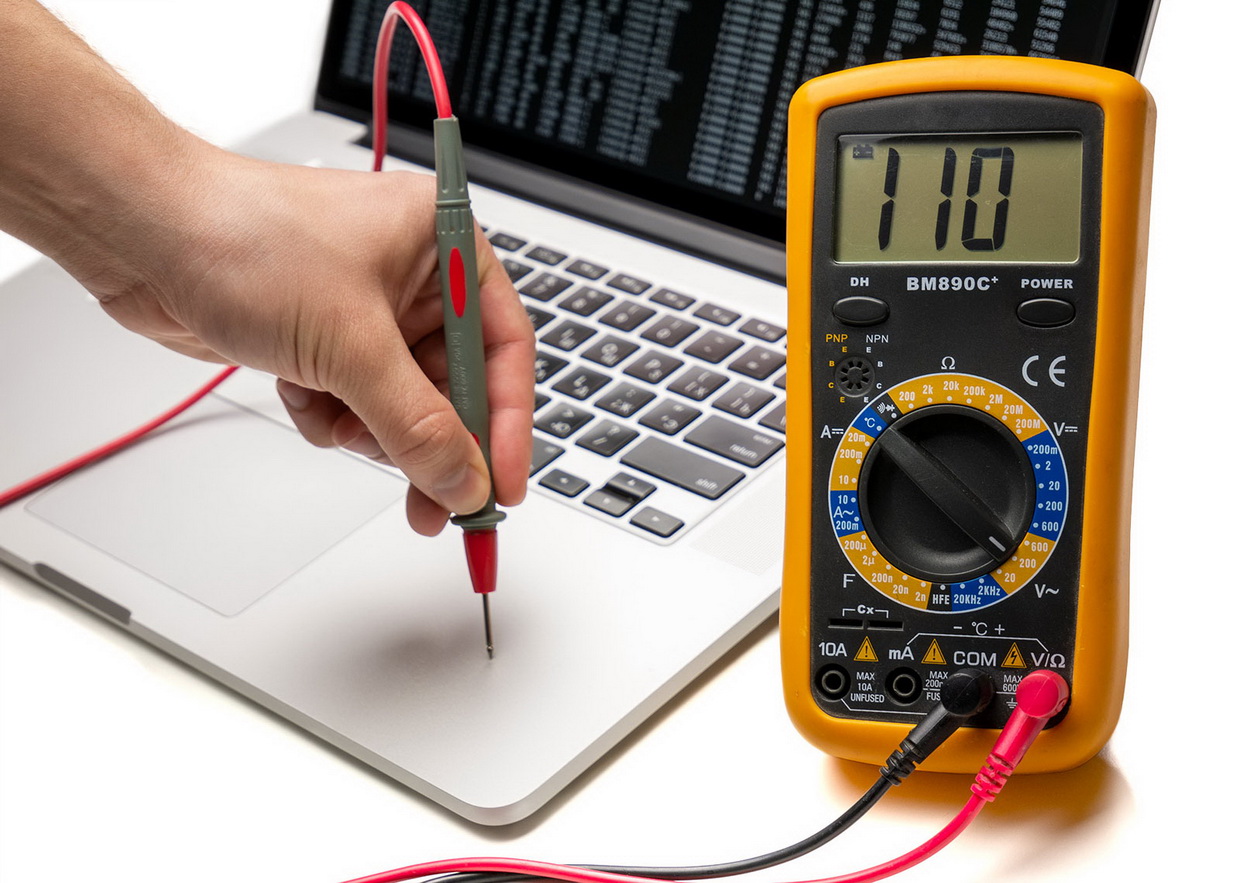

Причина простая: на корпусе компьютера переменное напряжение 110В.

Почему только половина напряжения, которое должно быть в нашей российской розетке? Как избежать этого или попробовать предотвратить? Попробуем ответить на эти вопросы.

Откуда на корпусе ноутбука напряжение?

Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей.

Например, радиатора батареи под столом и одновременно держит руки на металлической части компьютера.

В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.

Увы, этого не избежать, и виной всему — правильное проектирование блоков питания и зарядных устройств.

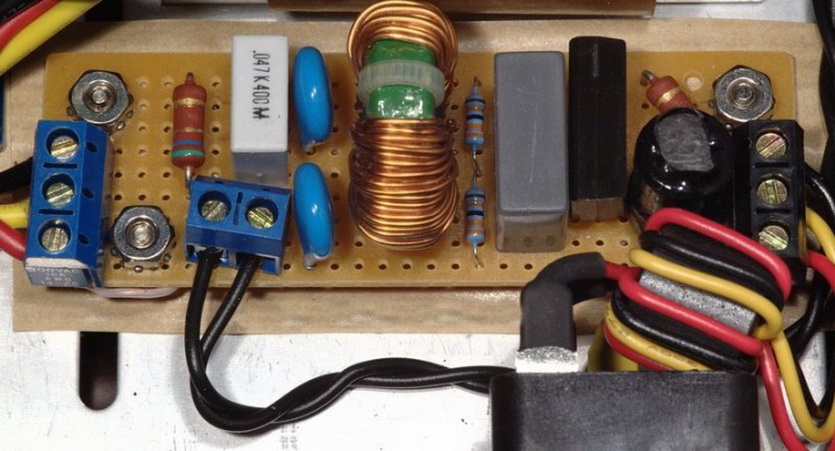

Дело в том, что в схеме блока питания компьютера есть фильтр помех.

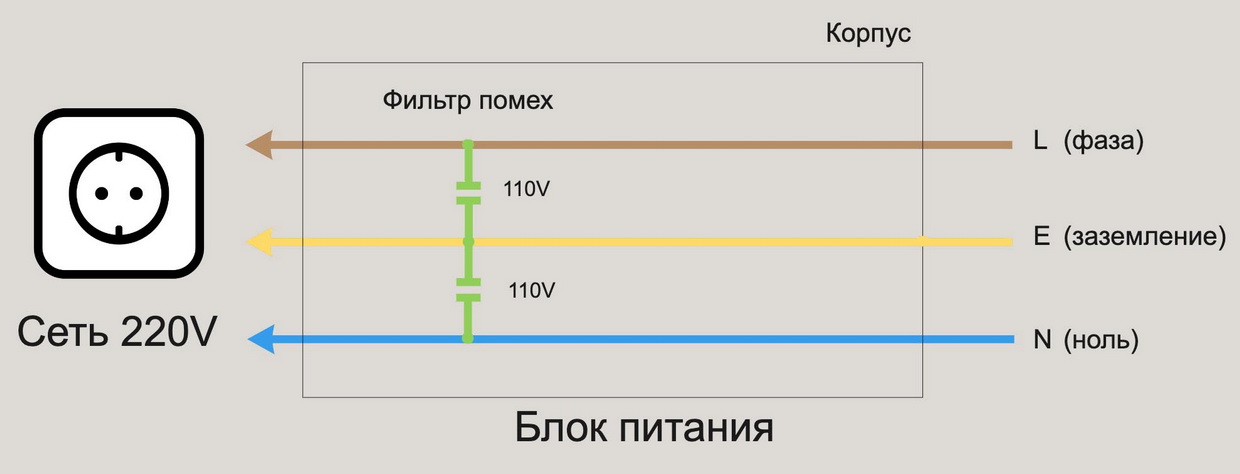

Его вход представляет собой пару конденсаторов, подсоединенных с одной стороны на каждый из проводов сети 220В.

В таком случае корпус через один из конденсаторов фильтра будет соединен с нулевым проводом сети, а через другой — с фазой.

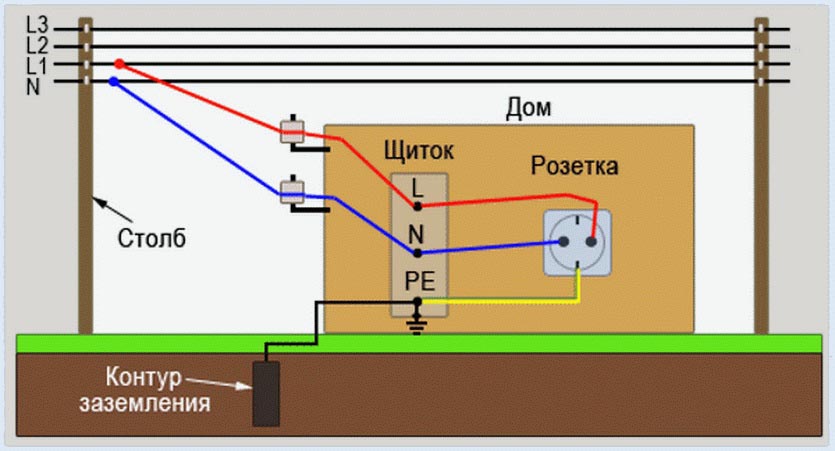

Дело в том, что подключение к сети происходит по 3 проводам с использованием пары конденсаторов в роли фильтров сетевых помех.

Оба подключены к защитному заземлению (желтый провод E), которое подключено к корпусу устройства.

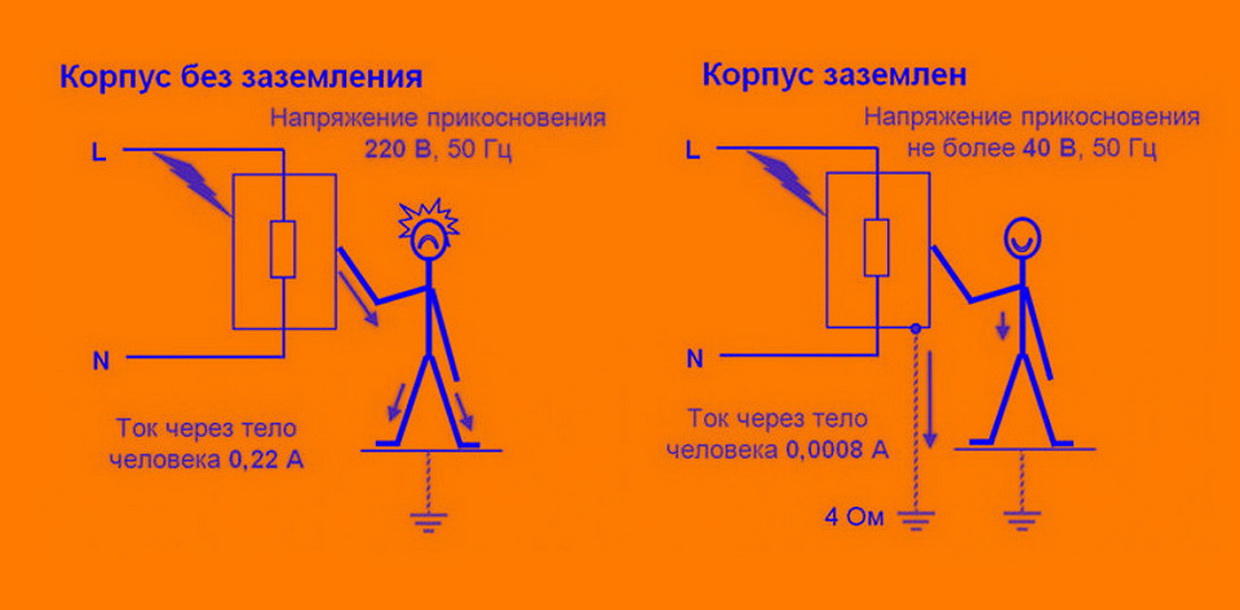

Если есть заземление, ток с корпуса уходит «в землю». Если заземления нет — на корпусе оказывается напряжение половина напряжения электросети, т.е. 110В.

Есть ли заземление в розетке?

Поскольку адекватное заземление по всей квартире в России стали прокладывать не так давно — раньше оно встречалось только в трехфазных розетках для электроплит и стиральных машин).

Поэтому может быть 3 ситуации с разводкой по квартире:

1. Евророзетки, в которых заземляющий контакт подключены нулевым проводом.

2. Евророзетки, в которых на заземляющий контакт не подключено ничего;

3. Обычные розетки без заземления.

Первый вариант допускается с определенными оговорками. Как минимум, оно действительно позволяет снять напряжение с корпуса компьютера.

Во втором и третьем случае корпус будет подключен в пустоту, даже без сетевого фильтра между блоком питания и розеткой.

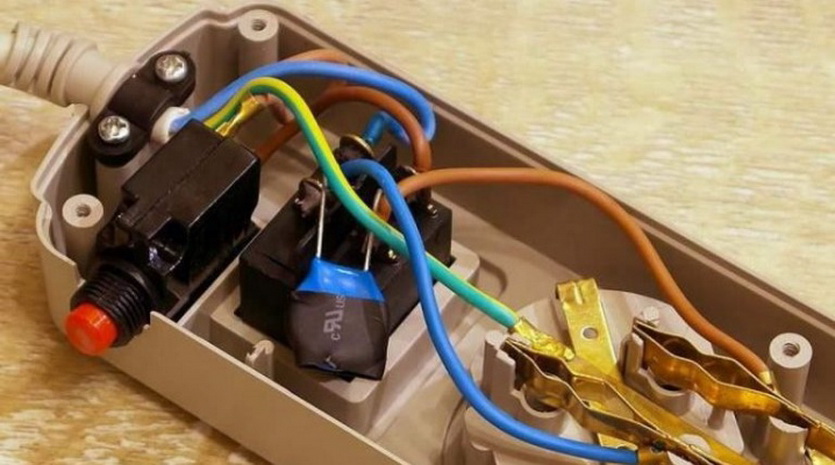

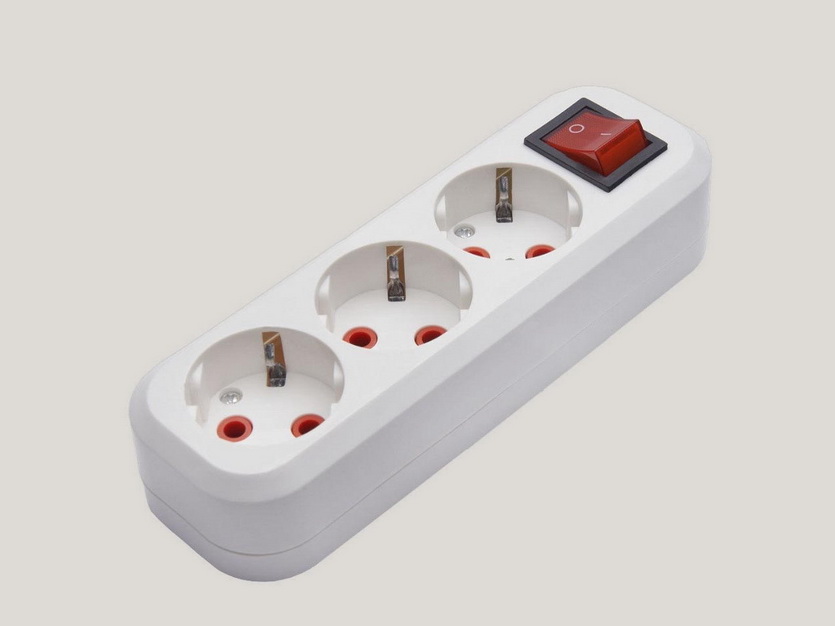

ВНИМАНИЕ: удлинитель не является сетевым фильтром и не всегда оснащается таковым.

Ноутбуки — не единственные, кто страдает

На самом деле, эффект может проявляться на любых компьютерах, подключенных в розетку без заземления, если у них металлическая рама для клавиатуры или корпус.

Так же ведут себя чайники, тостеры, торшеры и т.д.

Еще такую «вибрацию» можно испытать если проходя под ЛЭП коснуться руки другого человека, причем эффект намного сильнее чем с электроприборами.

Проезжая под ЛЭП на велосипеде, можно ощутить ещё большую вибрацию, даже на хороших покрышках.

Конечно, если рама сделана из токопроводящего материала. Стали, например — тогда есть шанс, что ёмкости рамы хватит, чтобы превратиться в конденсатор.

C обычным ПК ещё проще: между сетевым фильтром блока питания компьютера и корпусом, к которому подведена пара конденсаторов защиты, нет гальванической развязки.

Почему именно ноутбуки Apple бьют током?

В зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, техника Apple продолжает биться током.

Все дело в особенностях блоков питания Apple. Точнее — в съемной вилке, которая здорово помогает в путешествиях.

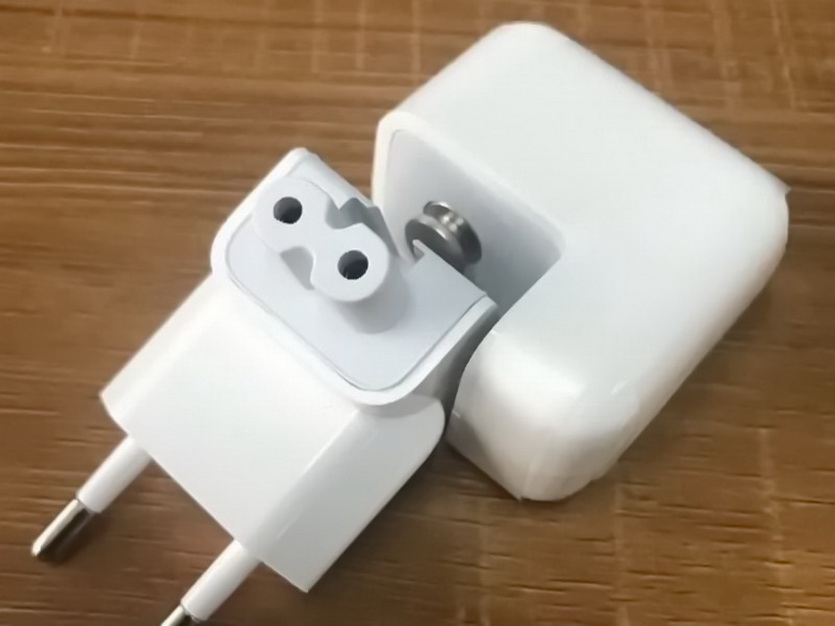

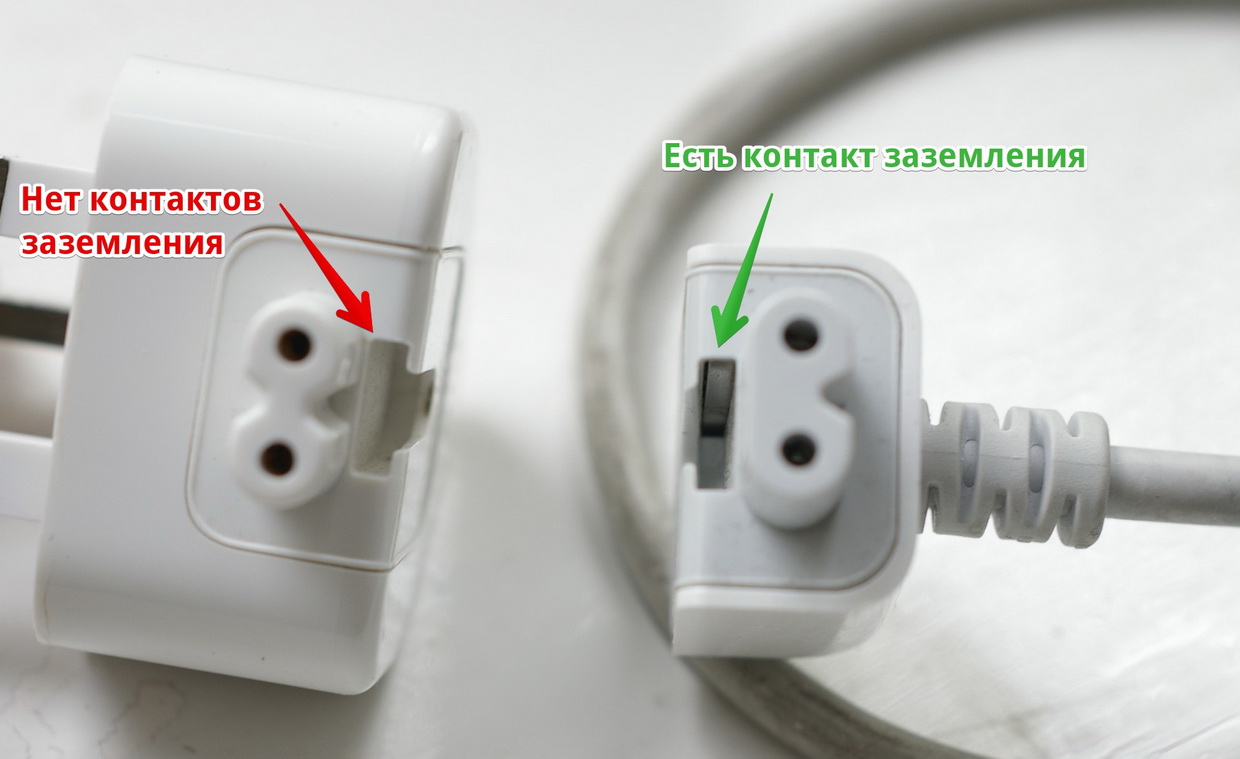

В комплекте всегда находится короткая вилка в корпус и длинная вилка на проводе.

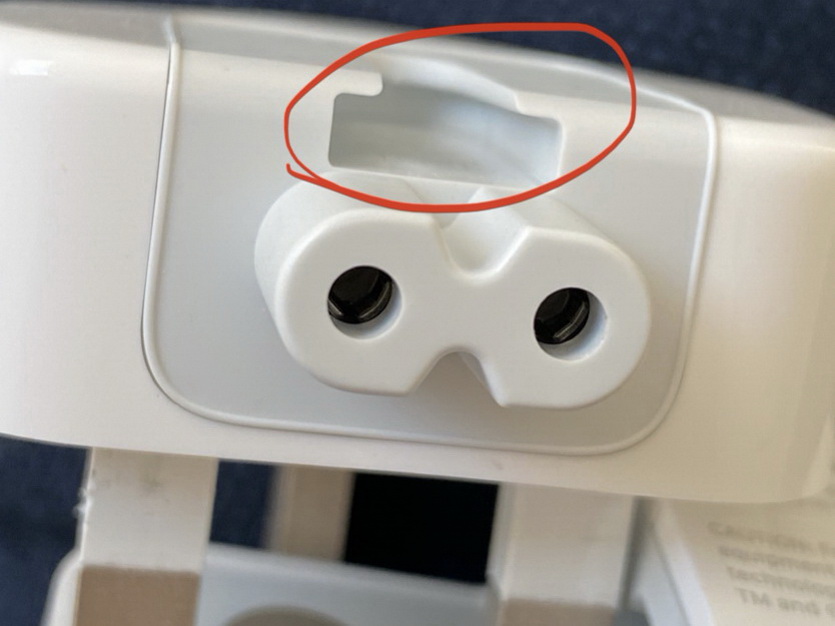

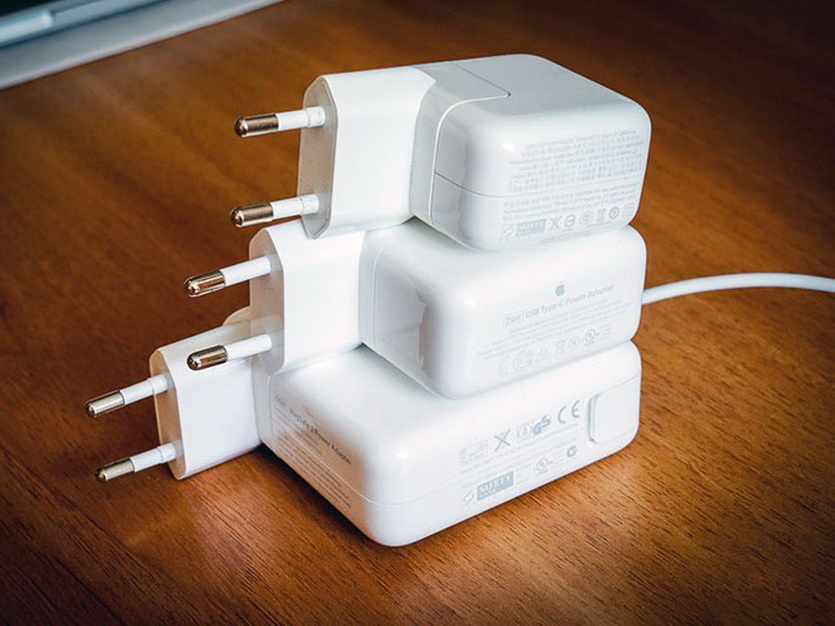

Европейские, американские и китайские короткие вилки без контакта заземления.

В британской штекер заземления есть, контакта — нет.

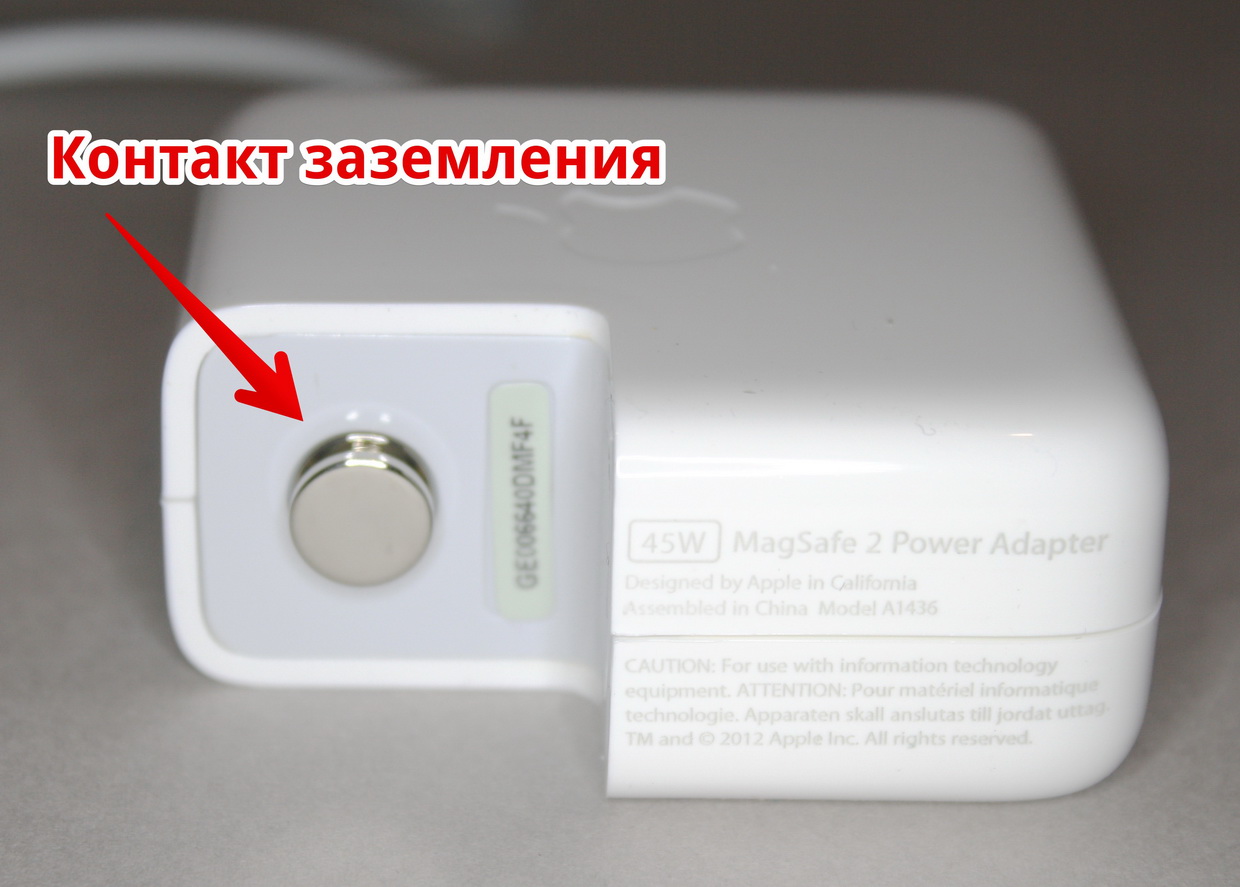

Нужный контакт есть только в удлиненной вилке, что можно проверить, заглянув в место крепления вилки-насадки к блоку питания: внутри должны быть контакты для шайбы заземления.

Если их нет, ноутбук гарантированно будет биться током. Поддельные блоки точно будут бить даже с удлиненной розеткой.

Почему Apple ничего не предпринимает?

Такое поведение ноутбуков регистрируется очень давно. Но ничего не изменилось, ни в подходе Apple, ни у других брендов. Все дело в том, что… всё нормально.

Каждое электрическое устройство, получая сертификаты на продажу для конкретной страны, проходит адаптацию и тестирование в электроцепях этой страны.

Для России ноутбуки и техника Apple в частности, подлежат сертификации по

  • ГОСТ IEC 60950-1-2014 «Оборудование информационных технологий. Требования безопасности»,
  • ГОСТ Р МЭК 60950-2002 «Безопасность оборудования информационных технологий»,
  • ГОСТ Р МЭК 536–94 «Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током».

Согласно этим документам, MacBook является электрооборудованием I класса защиты и категории категории «Цепь с ограничением тока», что означает

…Цепь, сконструированная и защищенная так, что ток, протекающий в ней как в нормальных условиях, так и в условиях единичного повреждения, не достигает опасного значения.
Безопасность обеспечивается основной изоляцией и соединением открытых проводящих частей, доступных прикосновению, с защитным проводником стационарной проводки.
Недопустима эксплуатация в сетях, не обеспечивающих подключение…

Таким образом, блоки питания MacBook с трёхконтактной вилкой НЕ ПРЕДНАЗНАЧЕНЫ для работы без заземления!

Впрочем, если обратиться к инструкции, об этом там написано. Но кто же их читает?

Насколько это опасно для человека?

Сложно предугадать возможные проблемы по линии заземления.

Если схемотехника блока питания или зарядного устройства компьютера достаточно качественная, а в проводке нет откровенных нарушений, «щекотка» безвредна и для человека, и для компьютера.

Губят людей не вольты, губит людей ампер.

Для человека получить серьезную травму таким способом маловероятно: токи не те. Особенно, если блок питания качественный и подключен через удлинитель с качественным фильтром.

Но если заземление проектом не предусмотрено, лучше смириться с происходящим.

Варианты решения проблемы

Реально работающего способа решить проблему в российских условиях не существует. Нужно заземление.

Лайфхак: бывает достаточно переткнуть вилку блока питания, что бы поменялась фаза и ноль. Но не всегда.

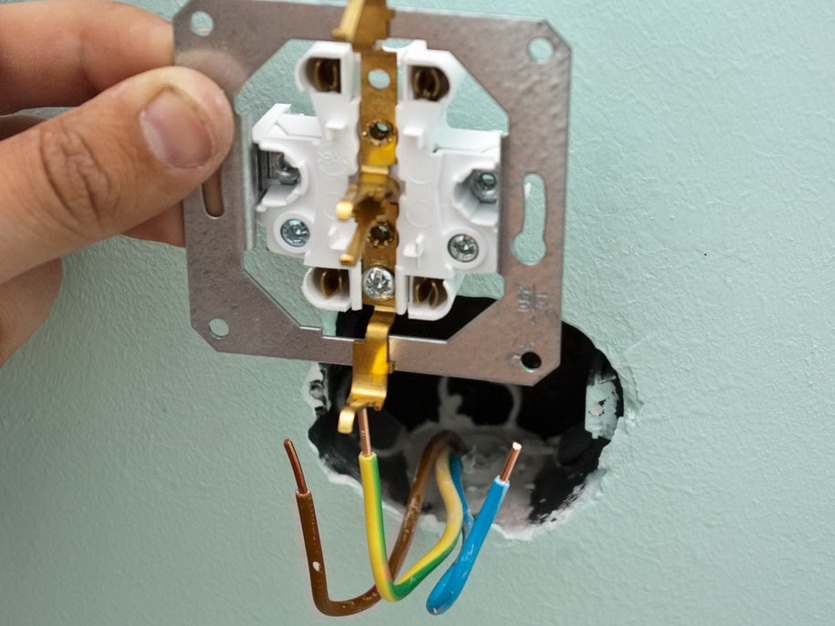

Можно попытаться сделать розетки с заземлением, а не просто подвешивать третий контакт в воздухе. И заряжать лэптоп только дома, благо автономность сегодня многим позволит это провернуть.

Да вот беда: если полноценного заземления через щиток нет, лучше о нём забыть.

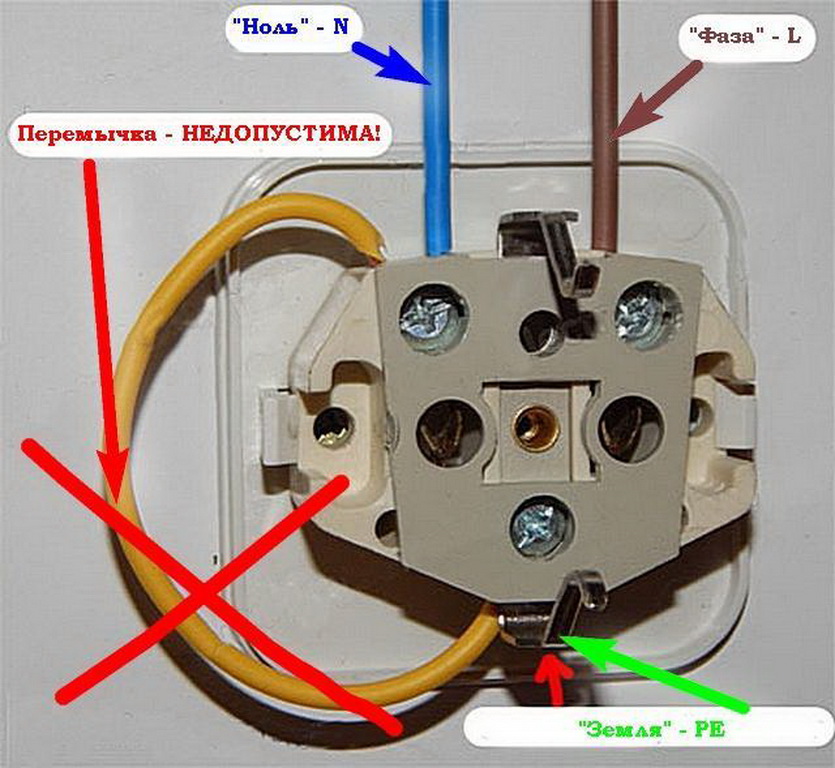

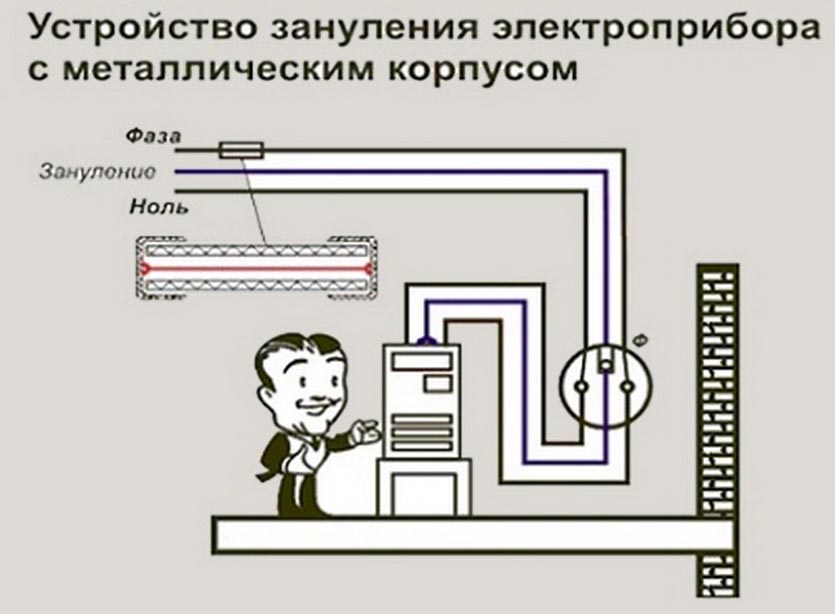

Конечно, можно «занулить землю», объединив провод «земли» с «нулём»-нейтральным контактом.

Если подключить прямо в розетке, «поймать» короткое замыкание проще простого.

Если сделать в щитке — при случайном обрыве нуля на всех корпусах будет фаза. И приборы сгорят, и бить будет с опасными параметрами, способными привести к смерти.

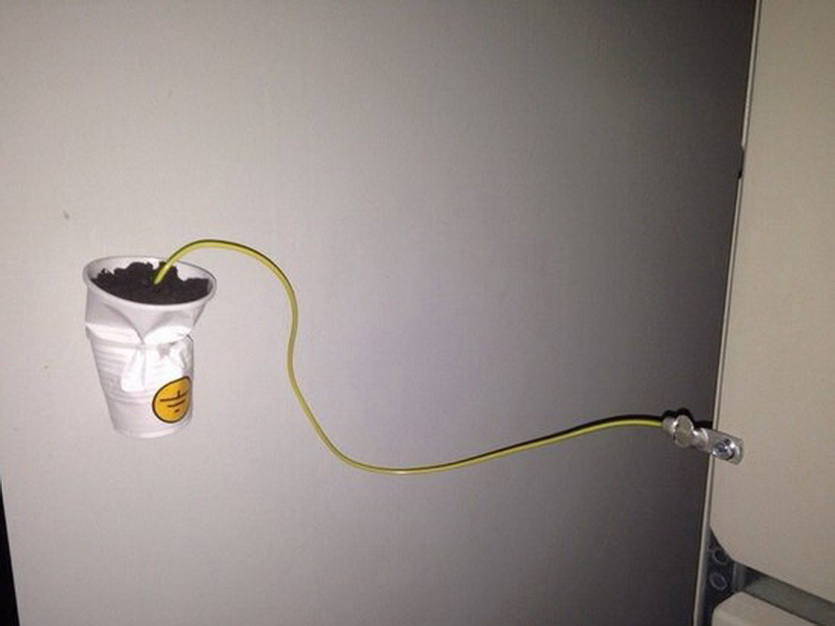

Так же электрики могут предлагать подключение земли на батарею или трубы. Категорически запрещено вплоть до уголовного срока!

Метод работал в старинные времена, когда все стояки собирали из металла и выводили их прямо в землю под домом.

Сейчас часто стальные трубы меняют на пластиковые, поэтому заземление не сработает — у стояка батареи просто обрывается связь с землей (полом подвала).

Если кто-то накинет туда же заземление или произойдёт короткое замыкание, произойдёт сильный удар тока.

Может и убить кого-нибудь. Но даже если нет, сейчас подобное подключение уголовно наказуемо.

Ещё раз. Краткая пошаговая инструкция

Если MacBook бьет током или «щекочет»:

1. Проверьте, что в блоке питания есть рабочий контакт заземления.

2. Подключайте удлиненную вилку с кабелем.

3. Проверьте, что в розетке и в удлинителе, если он используется, есть контакты заземления.

4. Если заземления нет, попробуйте перевключить вилку блока питания, чтобы поменялась фаза и ноль.

Сами вы сталкивались с подобным?
