Как создать RAID массив в macOS. Ваш супер бэкап файлов и не только

Объем генерируемых и передаваемых данных растет с каждым годом. На Mac все сложнее найти свободное место для файлов, а кроме этого желательно организовать резервное копирование, для которого всегда не хватает дискового пространства.

На помощь приходит технология RAID, которая может решить как вопросы безопасности данных, так и помочь со скоростью доступа к ним.

? Спасибо re:Store за полезную информацию. ?

Что такое RAID массив

Технология RAID (Redundant Array of Independent Disks) позволяет объединять несколько физических накопителей в один логический для повышения надежности хранения данных либо увеличения производительности системы.

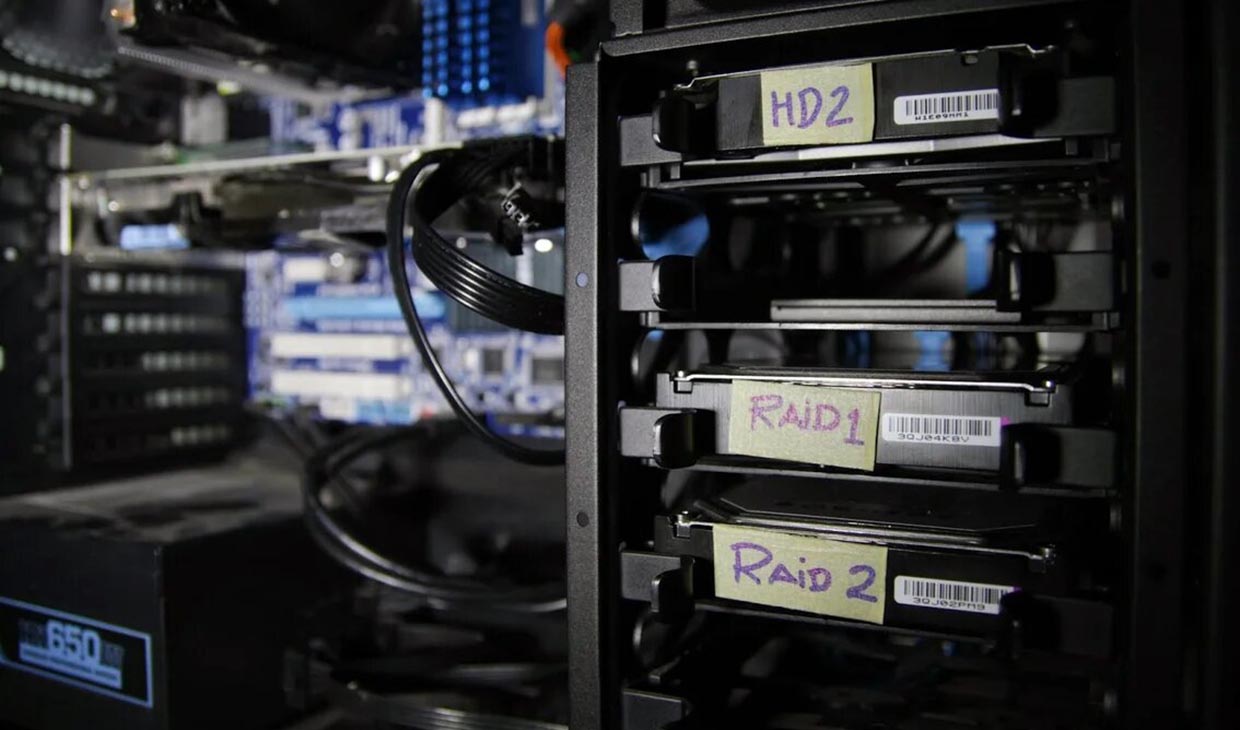

Раньше RAID использовали на серверах с большим объемом данных или ради дополнительной их защиты. А сегодня такие массивы встречаются в обычной технике для народа.

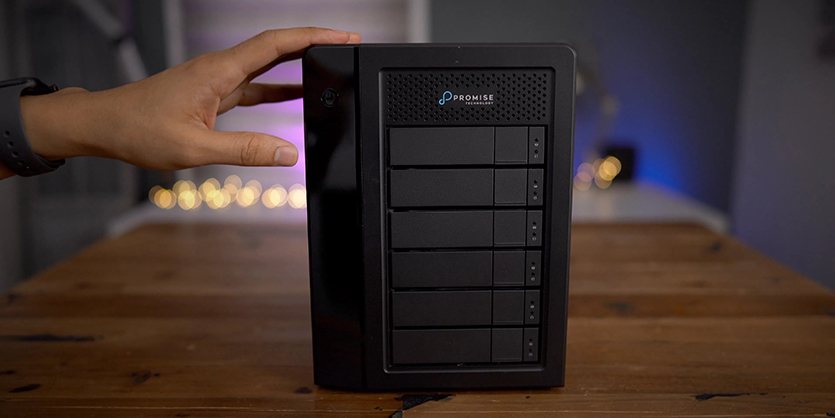

RAID может быть настроен на домашнем сервере или NAS. А массив из накопителей можно собрать даже из старых HDD-дисков или нескольких разных накопителей внутри одного компьютера.

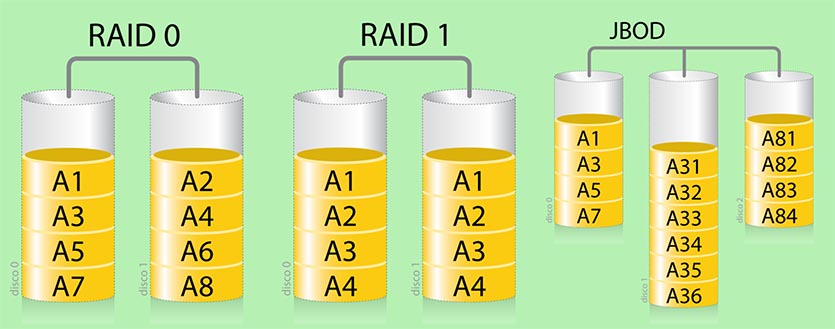

Чтобы понять, какой из них лучше подходит вам, разберём несколько вариантов RAID массивов – у них разные преимущества и недостатки. В статье упомяну три самых массовых варианта конфигурации.

➊ RAID 0: массив без резервирования

Данный тип массивов состоит из двух и более накопителей. Копируемые данные разделяются на небольшие части и записываются на все диски одновременно.

Чем больше дисков будет объединено в RAID 0, тем большую скорость записи и чтения можно получить. Прирост скорости будет заметен при работе с большими файлами на достаточно производительных компьютерах.

Главным недостатком этой спецификации является снижение надежности. Любой копируемый файл будет разделяться на части, которые будут храниться на всех дисках массива. При выходе из строя одного из накопителей будут потеряны все данные. Восстановить файл без частей, которые хранились на вышедшем из строя диске, не получится.

C увеличением количества дисков в RAID 0 массиве растет скорость работы с данными, но при этом увеличивается вероятность отказа системы.

➋ RAID 1: зеркалируемый массив

Такой массив тоже состоит из двух и более накопителей. При этом файл при копировании не разбивается на части, а записывается синхронно на каждый диск.

Грубо говоря, у вас всегда будет столько копий каждого файла, сколько дисков стоит в RAID 1.

Благодаря этому в разы возрастает надежность системы. RAID 1 будет работать и хранить данные, пока в рабочем состоянии будет оставаться хотя бы один из накопителей массива. Это такой супер-бекап данных компьютера, многократно защищённый от поломок какого-либо диска.

Минусы: подобный массив не дает выигрыша в скорости работы с данными. Скорость записи и чтения будет ограничена показателями самого медленного из системных дисков.

➌ JBOD: объединенный массив

Данный тип массива не относится к RAID, а по сути является виртуальным диском, который состоит из нескольких накопителей меньшего объема.

То есть вы просто объединяете несколько разных физических накопителей в один логический. Вместо нескольких дисков будет один как бы общий.

Все входящие в состав JBOD диски суммируют свой объем при работе в таком режиме, но не дают пользователю выигрыш в скорости передачи данных и не повышают надежность хранения информации.

Минусы: при выходе из строя одного из дисков все данные теряются, как и в RAID 0, а скорость передачи будет ограничена скоростью самого медленного из входящих в систему дисков.

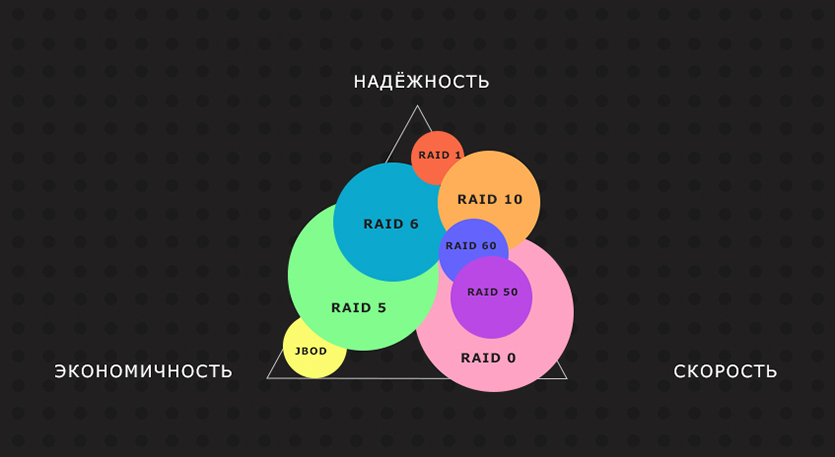

Так какой тип RAID массива выбрать?

RAID 0 нужен тем, кто хочет увеличить скорость чтения и записи для системы. Это будет полезно на компьютерах со старыми накопителями, либо на Mac, который используется в качестве медиасервера в доме. Массив обеспечит быстрый доступ к файлам сразу с нескольких устройств.

Объем массива при этом будет равен сумме входящих в него накопителей.

RAID 1 пригодится тем, кто не использует системы резервного копирования, но хочет защитить свои данные на случай физической поломки. Все файлы будут храниться минимум в двух экземплярах, а в случае выхода из строя одного из дисков останутся на втором.

Каждый из дисков не увеличивает объем массива. RAID 1 из трех накопителей по 1ТБ будет иметь объем тот же объём – 1ТБ, но при этом создаст сразу две резервных копии, помимо изначального файла.

JBOD лучше делать, когда нужно получить один виртуальный накопитель большого объема из нескольких дисков маленького. Например, при использовании двух дисков на 128 ГБ можно получить JBOD с объемом в 256 ГБ.

Как создать RAID массив в macOS

1. Запустите приложение Дисковая утилита на Mac.

2. В строке меню выберите пункт Файл – Ассистент RAID…

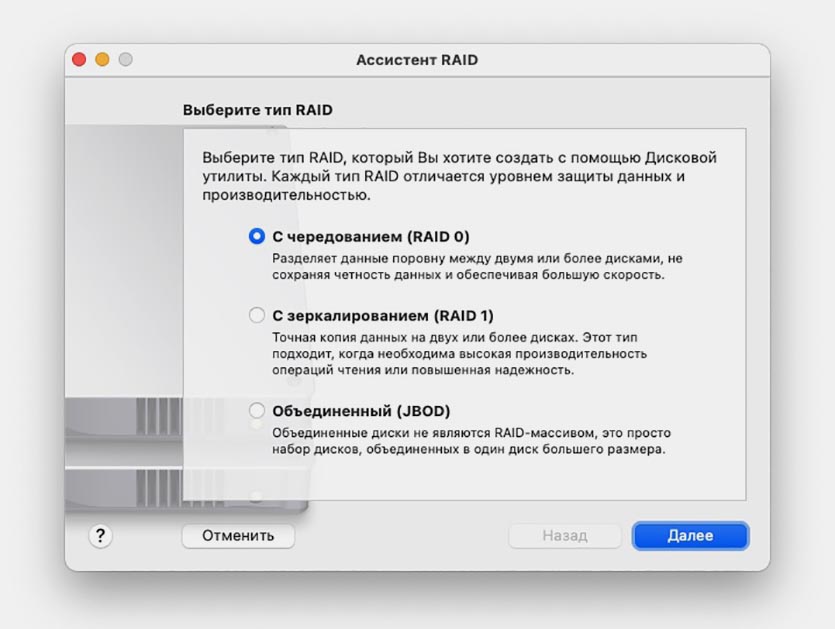

3. В открывшемся окне выберите подходящий тип массива.

4. Укажите накопители на Mac (некоторые диски придется предварительно отформатировать).

5. Подтвердите намерение создать массив и дождитесь окончания процесса.

Внимание! Все данные с накопителей при создании массивов будут удалены.

Как перенести macOS на RAID массив

После создания массива он будет отображаться в виде отдельного диска в системе и дисковой утилите. Для того, чтобы быстро перенести рабочую операционную систему на наш массив, придется использовать сторонние приложения – например, Carbon Copy Cloner.

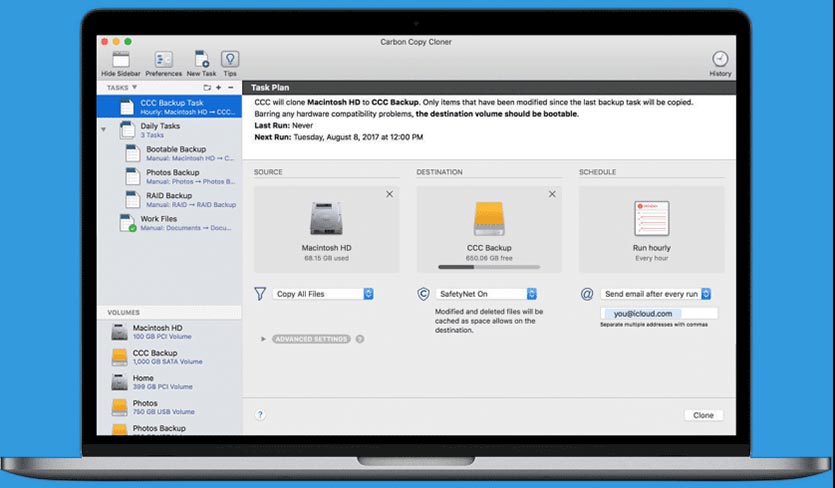

1. Скачиваем приложение с сайта разработчика и устанавливаем его. Программа платная, но есть 30-дневный триал.

2. На главном экране приложения в качестве источника (Source) выбираем системный диск Mac и в меню указываем копирование всех файлов.

3. В качестве назначения (Destination) указываем наш новый RAID массив.

4. Нажимаем кнопку Clone и ждем окончания процесса.

Когда все данные будут скопированы, получите полную копию вашей рабочей системы на RAID массиве. Можно загружаться и работать с него.

На новых Mac с чипом T2 потребуется произвести ряд манипуляций для загрузки с внешнего накопителя.

В чем польза от RAID массива в реальности?

Благодаря RAID, в Mac с несколькими накопителями можно расширить объем диска, увеличить скорость доступа к данным или даже сделать встроенное зеркалирование вместо бэкапов Time Machine.

Приведу несколько базовых, массовых примеров. Старый MacBook, в который технически можно установить второй HDD или SSD, может заработать быстрее при использовании массива RAID 0.

Mac Pro с парой дисков или Mac mini после модернизации благодаря RAID 1 получит встроенную систему бекапов для защиты данный на случай поломки накопителя.

Наконец, несколько небольших дисков или флешек и объедините их в JBOD для использования в качестве “файловой помойки”.

Главное, чтобы у вас вообще были хотя бы два диска для создания массива RAID. А остальное – очень просто.
