Ускоряем компьютер. Как создать Fusion Drive для MacBook Pro или iMac

От установки Optical Bay до выбора SSD и объединения с HDD.

IT-журналисты иногда забывают, что далеко не все пользователи так же сильно как они углубляются в нюансы тех или иных программных или «железных» продуктов. Именно поэтому я очень сильно удивился, когда увидел у знакомого MacBook Pro 13 2010 года с HDD-диском и DVD-приводом, которые до сих пор не заменили на что-то более полезное стандартными средствами или через OptiBay.

Этому MacBook почти шесть лет и он работает не так быстро, как хотелось бы. И это особенно хорошо видно во время открытия серьезных приложений вроде Photoshop или чего-то подобного. Посоветовал владельцу заменить HDD на SSD, что дало бы серьезный прирост скорости. Но твердотельный накопитель нормального объема себе может позволить далеко не каждый.

Спросил товарища о частоте использования CD/DVD. Сказал, что последний раз открывал привод года три назад. Рассказал ему, что ускорение работы физической памяти стареньких MacBook Pro или iMac с минимальными вложениями возможно с OptiBay, недорогим SSD небольшого объема и комплектным HDD в завязке через Fusion Drive. Кейс подсказали специалисты MacPlus — большое спасибо.

1. Ликбез для «чайников» — знакомимся с Fusion Drive

fusion-drive-mac-1

Fusion Drive — это специфический программно-аппаратный комплекс компании Apple, который призван объединить SSD и HDD для совместной работы. Он автоматически сортирует часто и редко используемые данные и интеллектуально распределяет их между накопителями на основе индивидуальной манеры работы владельца. Это дает прирост производительности без дорогих комплектующих.

И это наш случай. Бюджет минимальный, а потребности максимальные. Конечно, в идеале — просто заменить HDD на SSD вменяемой емкости. 500 Гбайт физической памяти ему было бы достаточно, но твердотельный накопитель такого объема — это накладно. А комбинация 128 Гбайт SSD и 500 Гбайт HDD в Fusion Drive окажется лучшим решением. Благо, их можно связать самому.

2. Выбираем SSD — ориентируемся на «дешево и сердито»

fusion-drive-mac-2

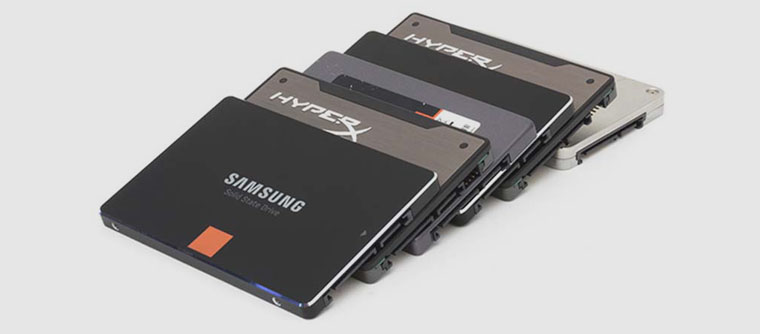

Для установки в Optical Bay подойдет любой предназначенный для ноутбуков SSD. Не думаю, что в данном случае нам нужно вникать в нюансы тех или иных жестких дисков — это слишком большая тема, которая подойдет для отдельного материала. Просто дам вам простой совет, которым пользуюсь сам — ориентируйтесь на среднюю стоимость или пресловутую «золотую середину», а также скорость чтения-записи, количество циклов перезаписи и совместимость с Mac.

Что касается объема, то в нашем случае выбор очевиден — 128 Гбайт. Меньше брать нет никакого смысла, а цена более емких вариантов откровенно «кусается». Но при большом бюджете можно смотреть и на модели на 512 Гбайт или 1 Тбайт. Тогда для Fusion Drive можно также взять максимально емкий HDD, который вообще получится найти в продаже (сам я больше 2 Тбайт еще не встречал).

Кстати, специалисты MacPlus помогут выбрать SSD для MacBook.

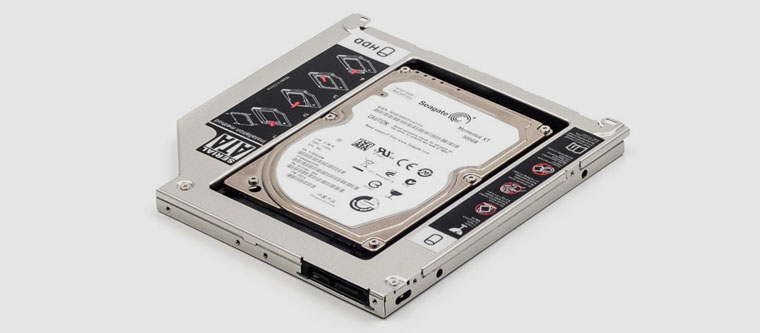

3. Устанавливаем SSD в MacBook Pro или iMac вместо HDD и HDD через OptiBay

fusion-drive-mac-3

Обратите внимание! В случае MacBook SSD необходимо устанавливать вместо HDD, а не в Optibay. Только в данном случае получится добиться максимальной скорости работы Fusion Drive.

Короткая инструкция по установке OptiBay в MacBook Pro

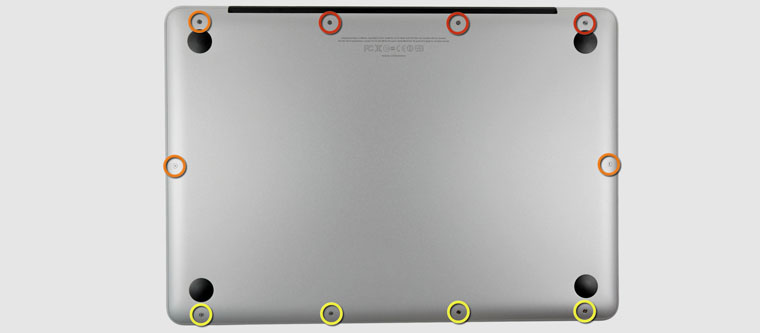

1) Удалите десять винтов с помощью специальной отвертки от Philips:

fusion-drive-mac-4

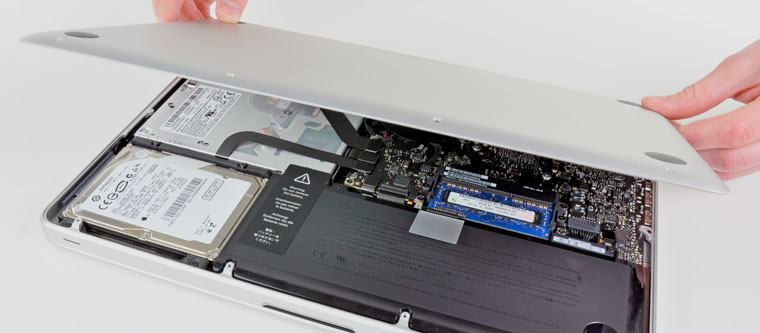

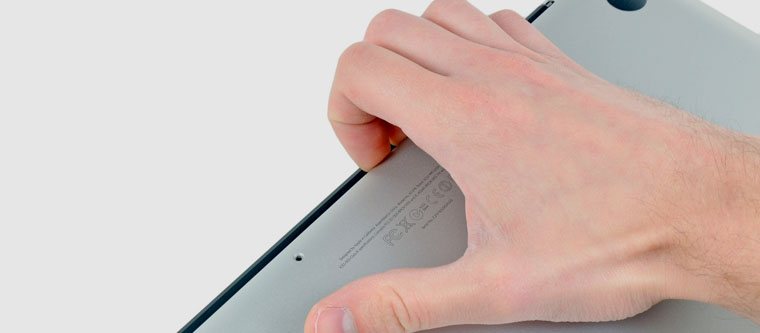

2) Откройте крышку MacBook, просто используя свои пальцы:

fusion-drive-mac-5
fusion-drive-mac-6

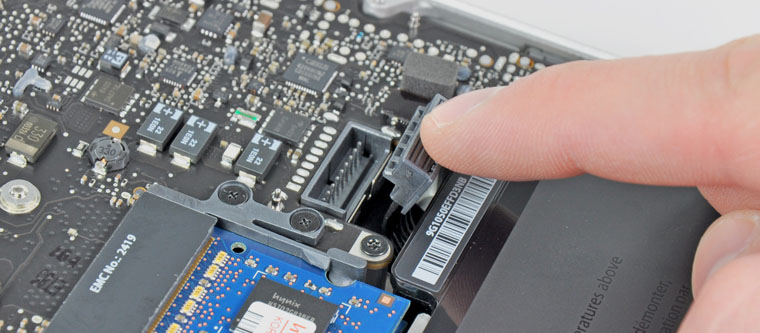

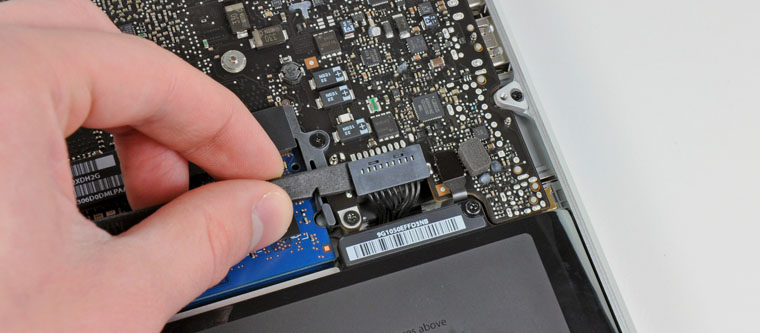

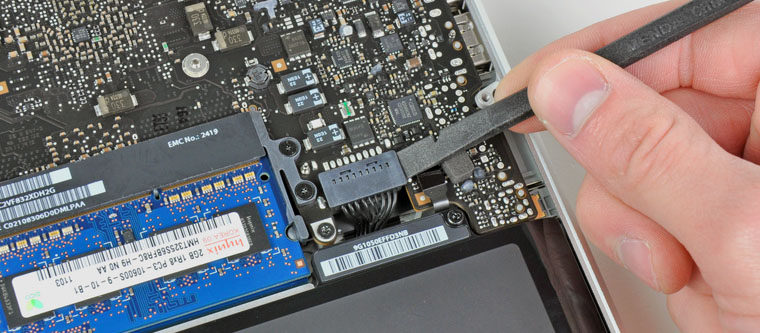

3) Отключите шлейф аккумуляторной батареи с помощью любого пластикового инструмента с тонким краем:

fusion-drive-mac-7
fusion-drive-mac-8
fusion-drive-mac-9

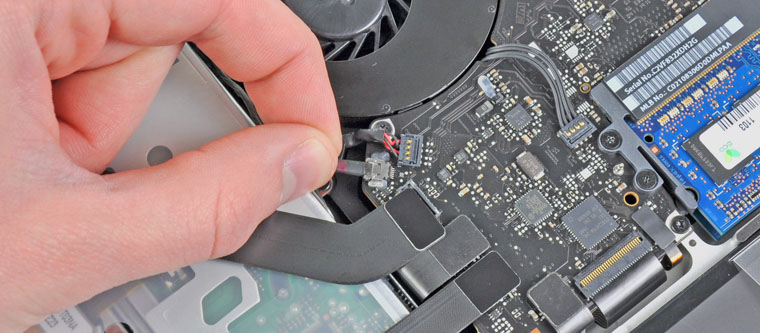

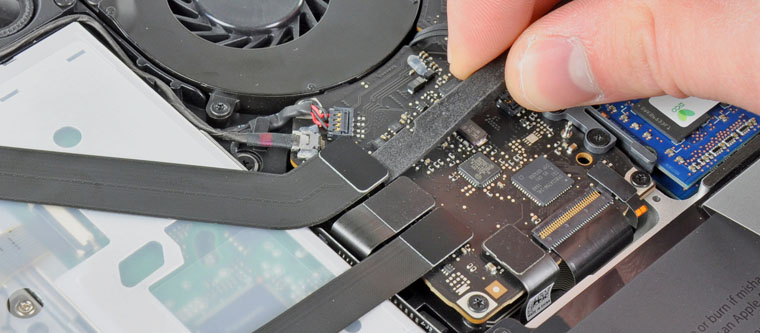

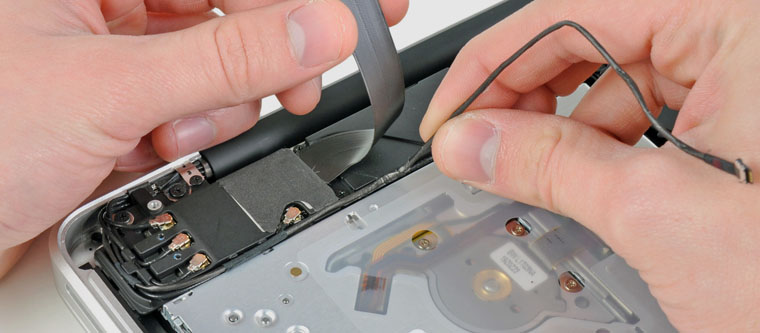

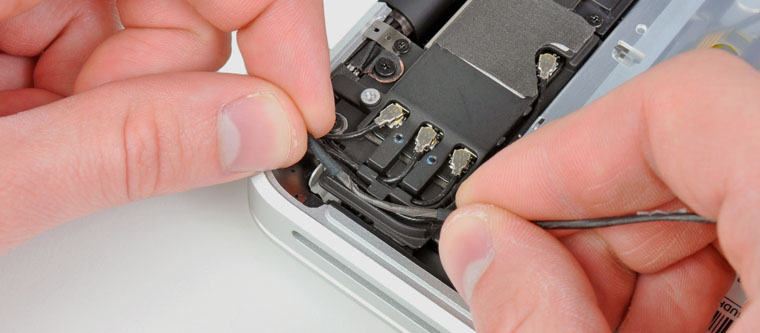

4) Отсоедините шлейф AirPort/Bluetooth и кабель камеры. Уберите их из отведенных им канавок:

fusion-drive-mac-10
fusion-drive-mac-11
fusion-drive-mac-12
fusion-drive-mac-13

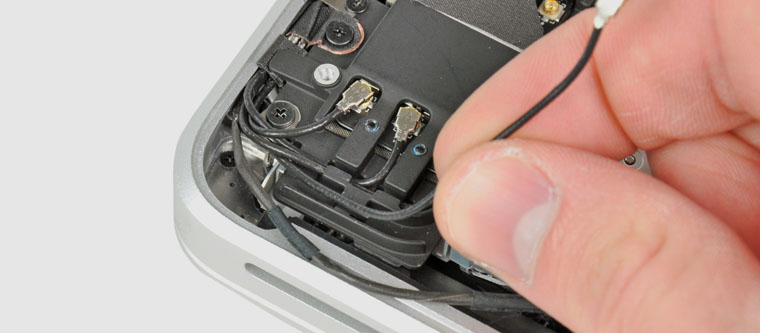

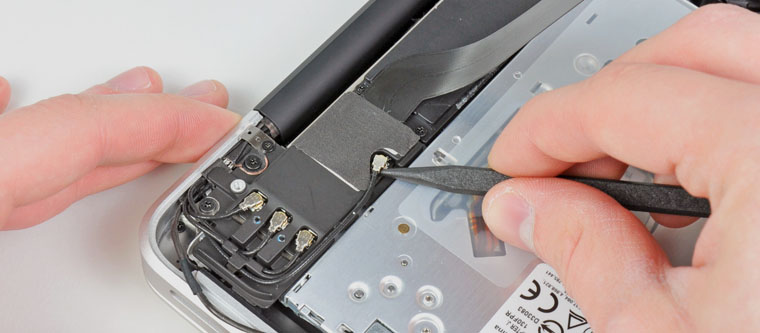

5) Отключите кабель антенны:

fusion-drive-mac-14
fusion-drive-mac-15

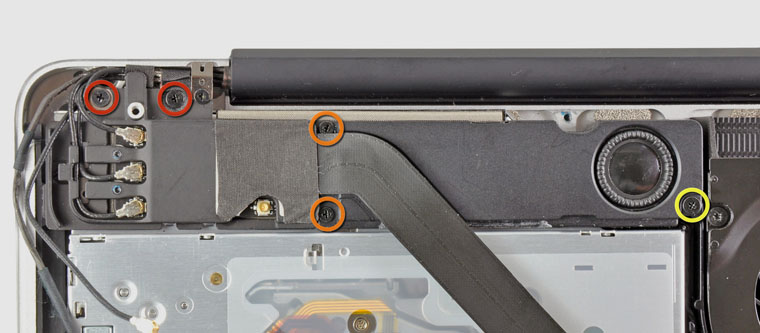

6) Удалите эти пять винтов:

fusion-drive-mac-16

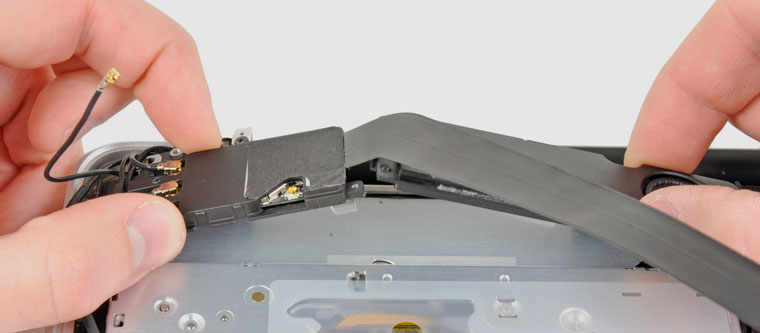

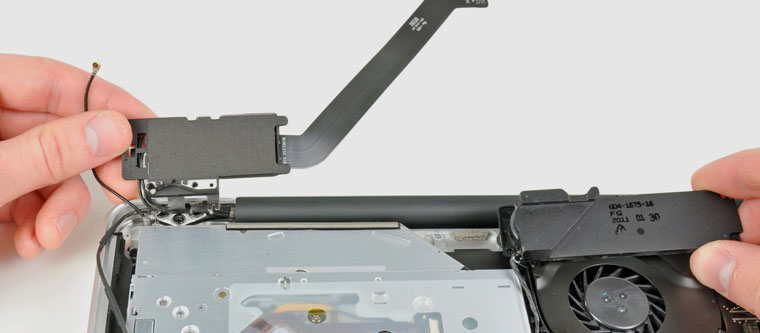

7) Вытащите узел AirPort / Bluetooth и сабвуфер:

fusion-drive-mac-17
fusion-drive-mac-18

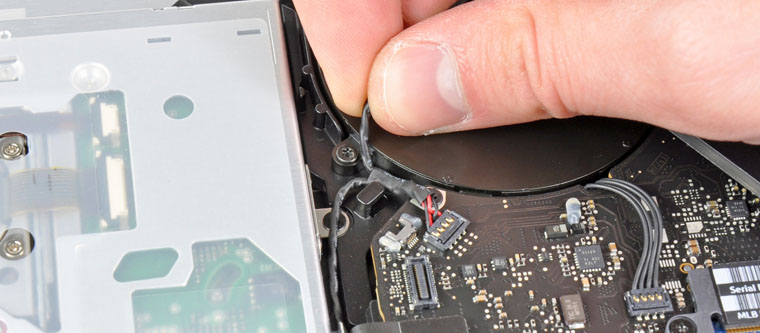

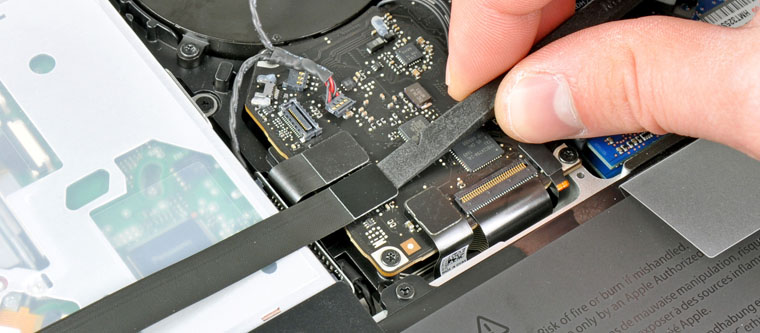

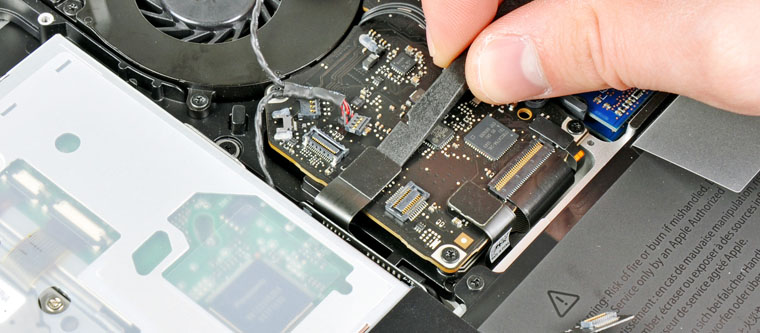

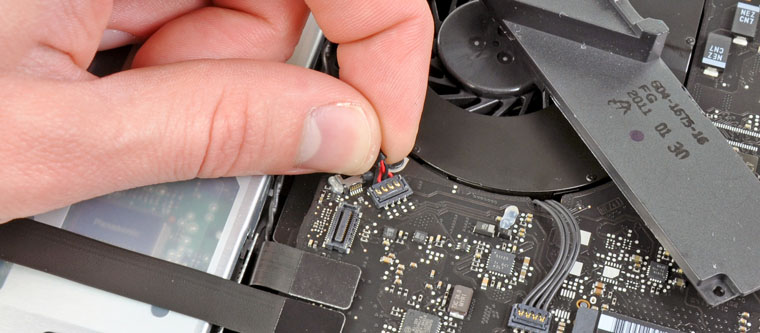

8) Отключите кабели правого динамика и жесткого диска:

fusion-drive-mac-19
fusion-drive-mac-20
fusion-drive-mac-21
fusion-drive-mac-22

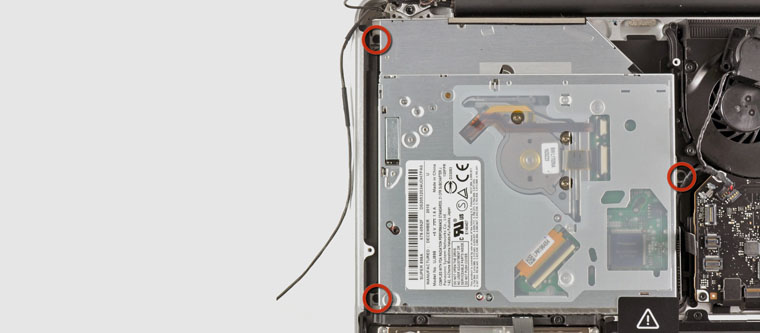

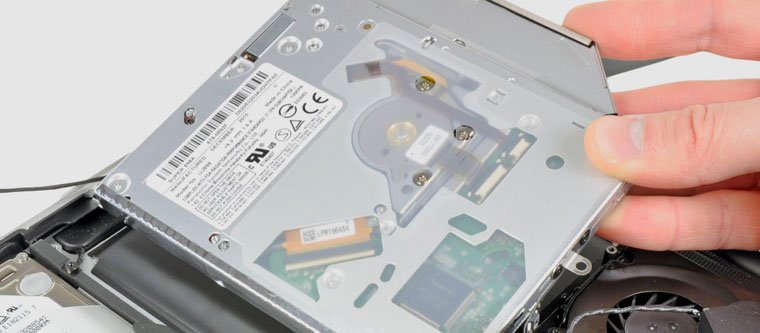

9) Удалите эти три винта оптического привода и вытащите его:

fusion-drive-mac-23
fusion-drive-mac-24

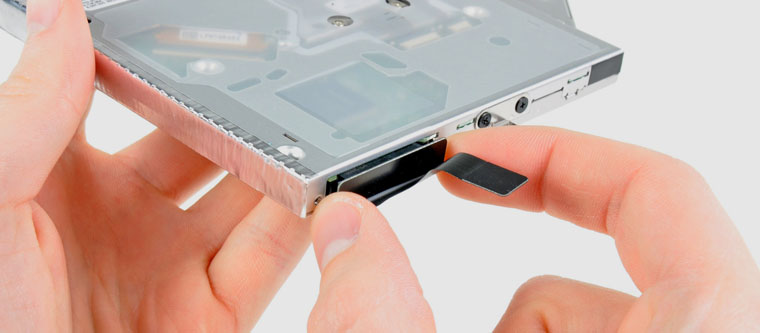

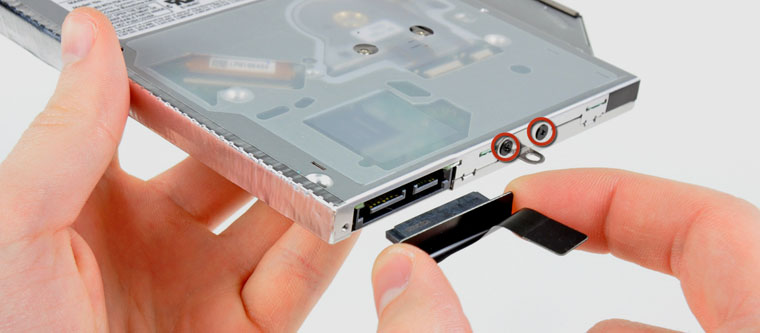

10) Отключите шлейф привода и удалите винты монтажного кронштейна:

fusion-drive-mac-25
fusion-drive-mac-26

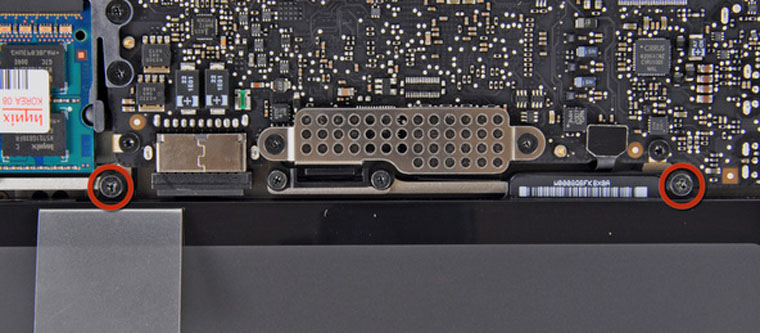

11) Удалите два винта аккумуляторной батареи:

1

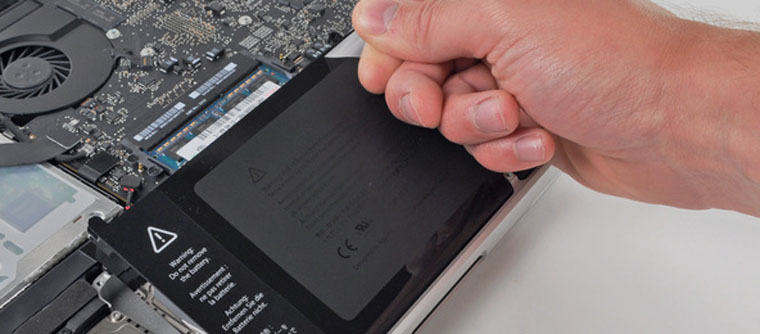

12) Вытащите аккумулятор с помощью специального рычажка:

2

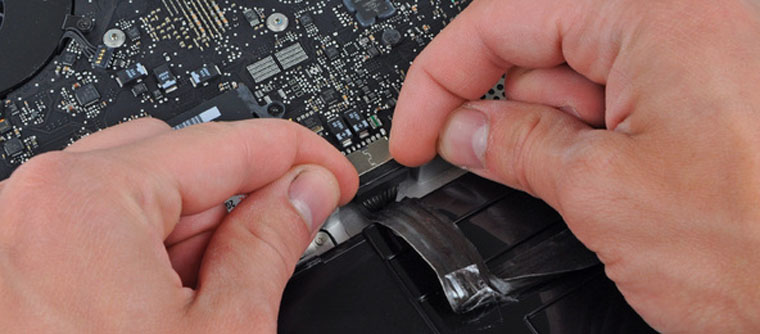

13) Отключите кабель батареи:

4

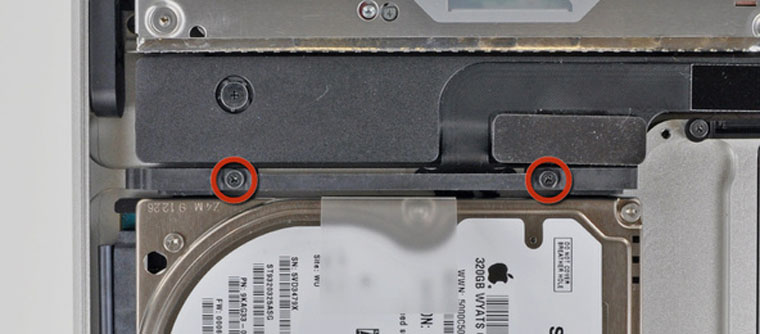

14) Удалите два винта, которые держат HDD:

5

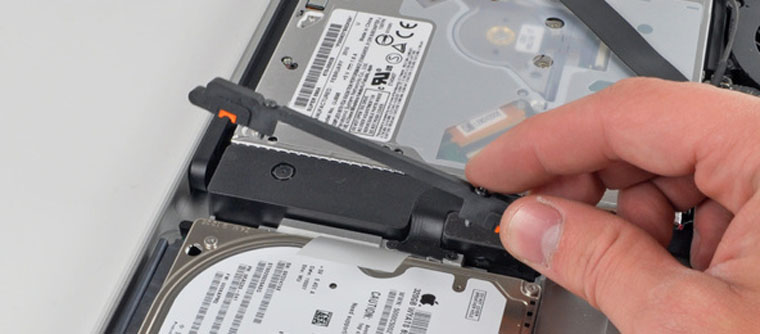

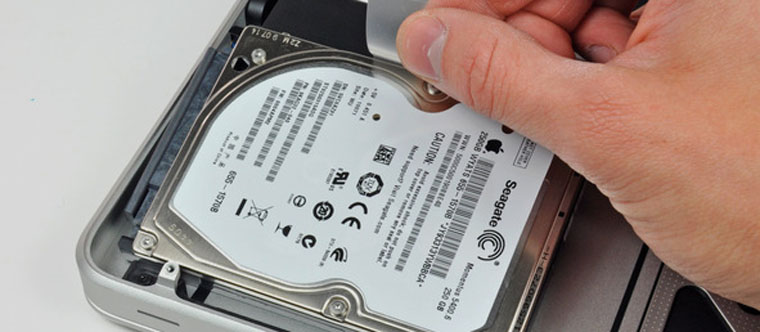

15) Вытяните придерживающую панель и вытяните диск за специальный язычок:

6
7

16) Отключите кабель жесткого диска:

8

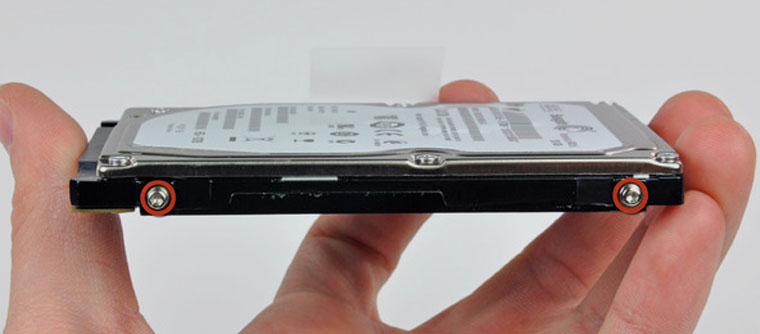

17) Удалите винты с HDD:

9

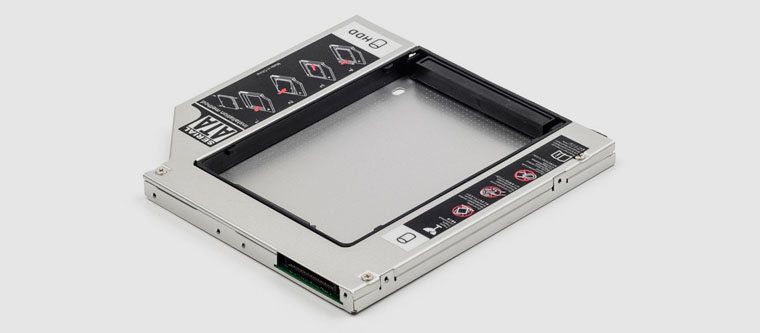

18) Удалите пластиковую прокладку из OptiBay:

1

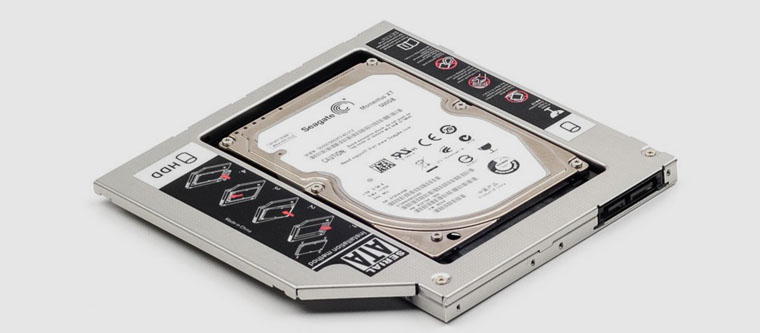

19) Установите HDD в OptiBay и верните прокладку, закрепите HDD в OptiBay с помощью винтов и прикрутите монтажный кронштейн, установите OptiBay и SSD-диск в MacBook, используя обратную последовательность действий:

2

Короткая инструкция по установке OptiBay в iMac

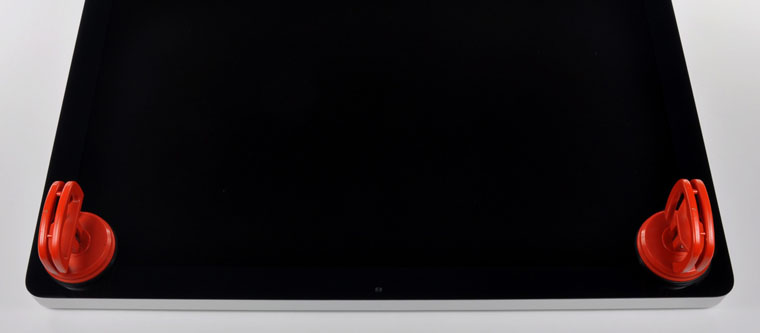

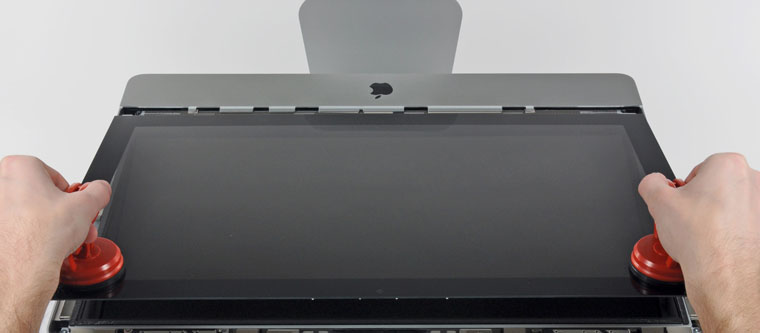

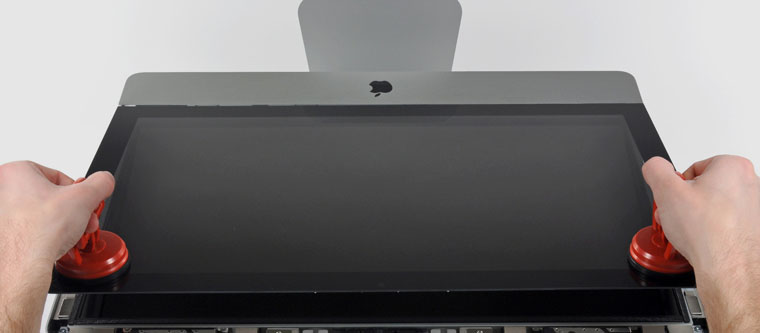

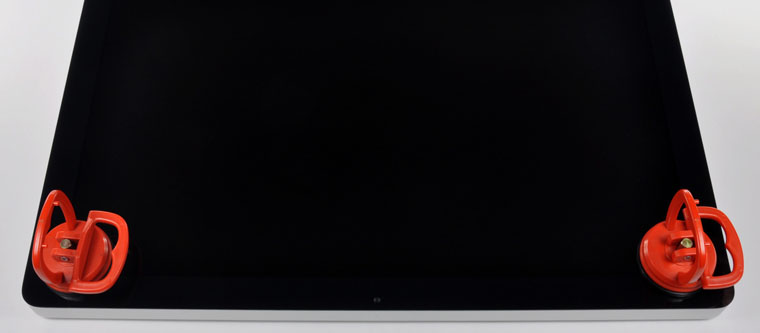

1) Вытяните защитное стекло экрана с помощью специальных присосок:

fusion-drive-mac-37
fusion-drive-mac-38
fusion-drive-mac-39
fusion-drive-mac-40

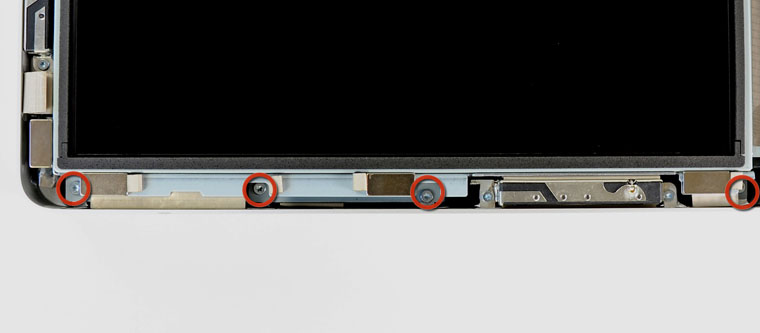

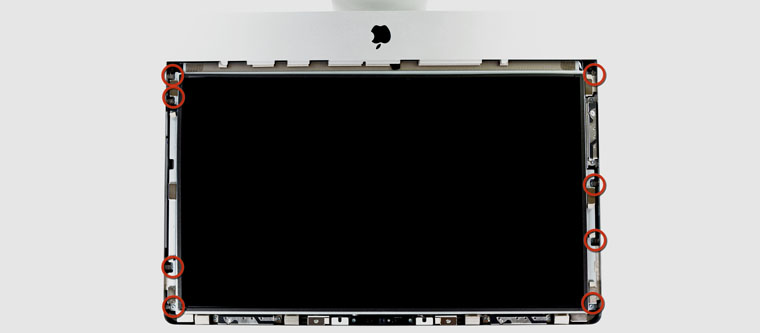

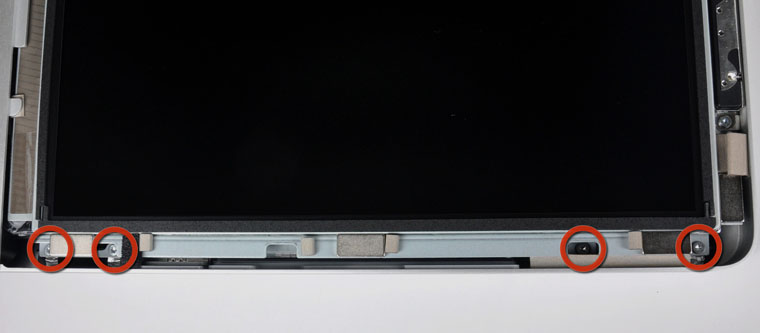

2) Удалите восемь винтов, которые крепят экран к корпусу:

fusion-drive-mac-41
fusion-drive-mac-42
fusion-drive-mac-43

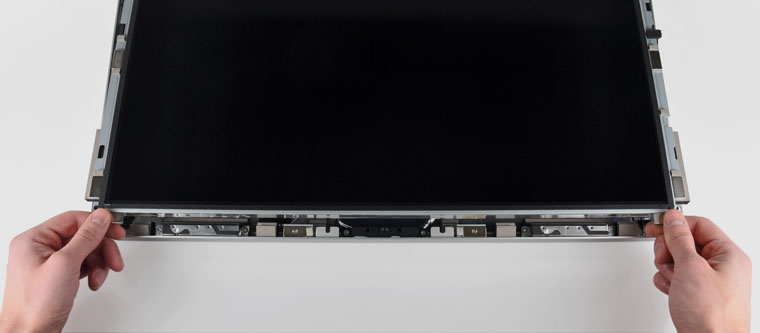

3) Немного приподнимите дисплей над корпусом:

fusion-drive-mac-44

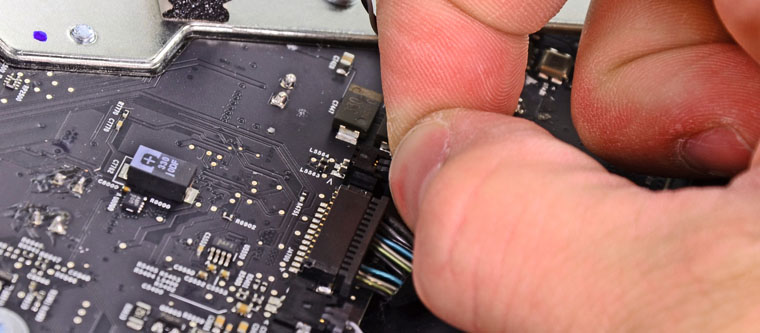

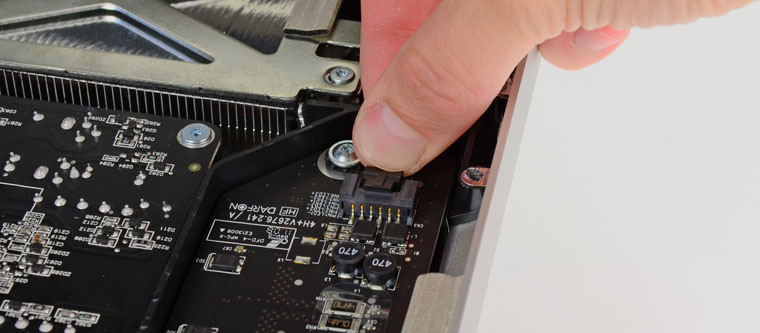

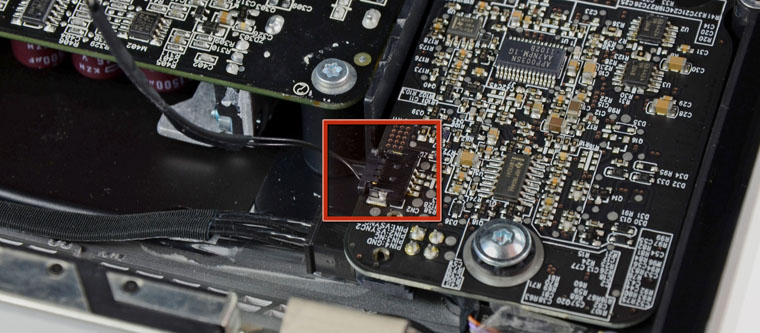

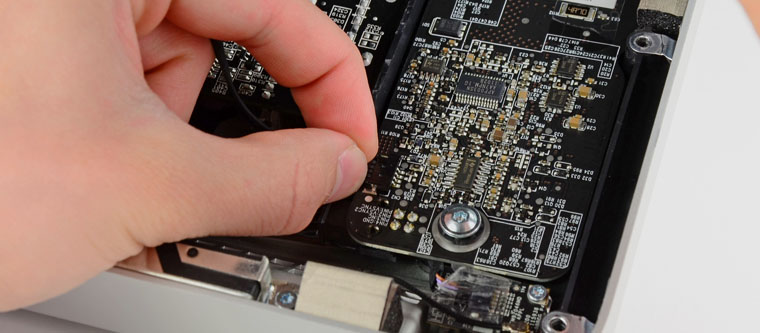

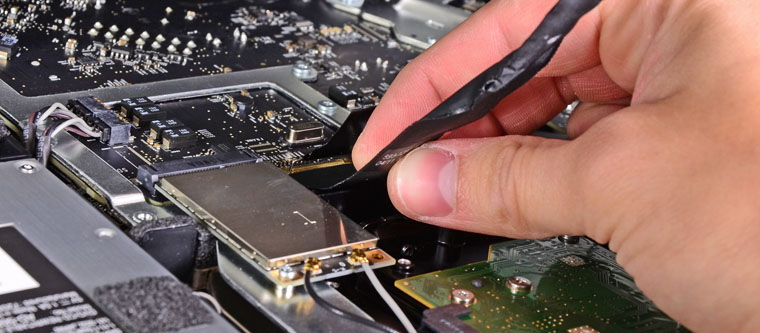

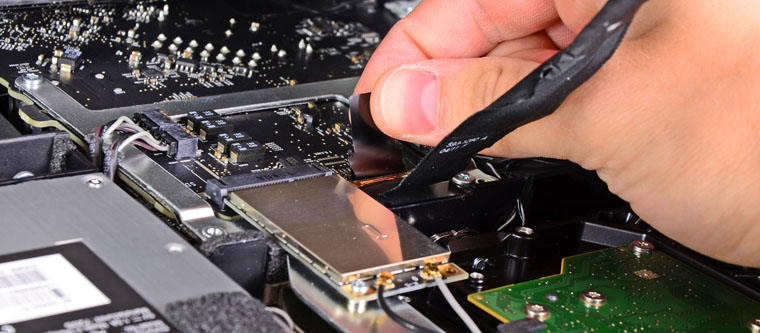

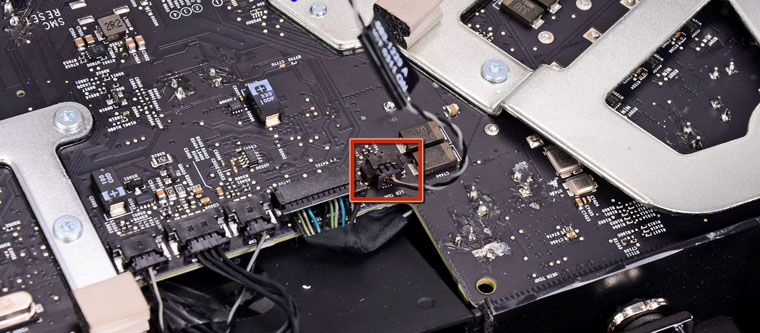

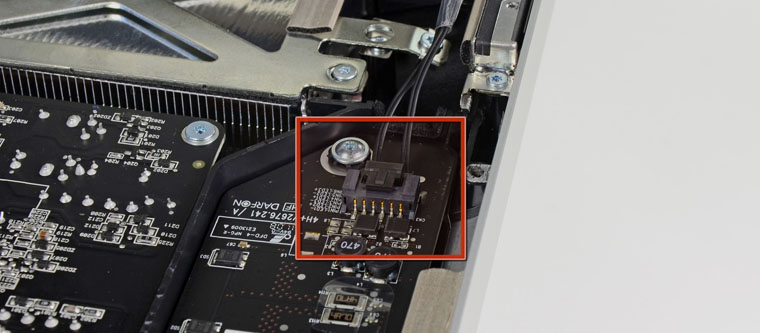

4) Отключите кабели вертикальной синхронизации, подсветки, шлейф передачи данных и кабель термодатчика:

fusion-drive-mac-45
fusion-drive-mac-46
fusion-drive-mac-47
fusion-drive-mac-48
fusion-drive-mac-49
fusion-drive-mac-50
fusion-drive-mac-51
fusion-drive-mac-52

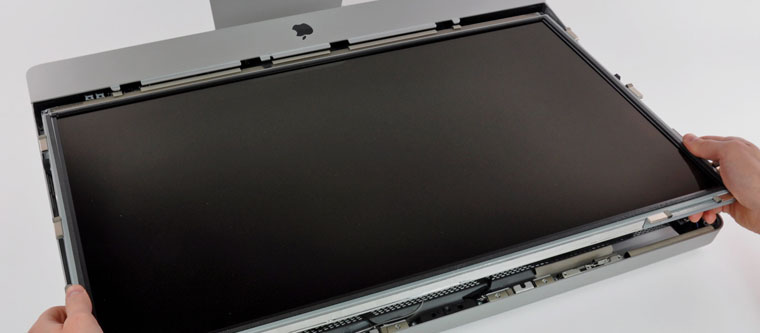

5) Вытяните экран из корпуса:

fusion-drive-mac-53

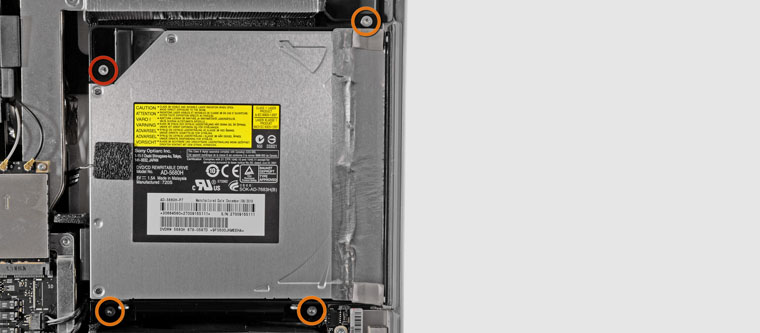

6) Удалите четыре винта оптического привода:

fusion-drive-mac-54

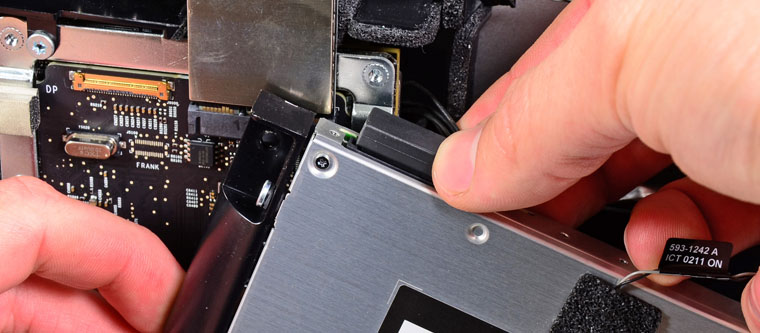

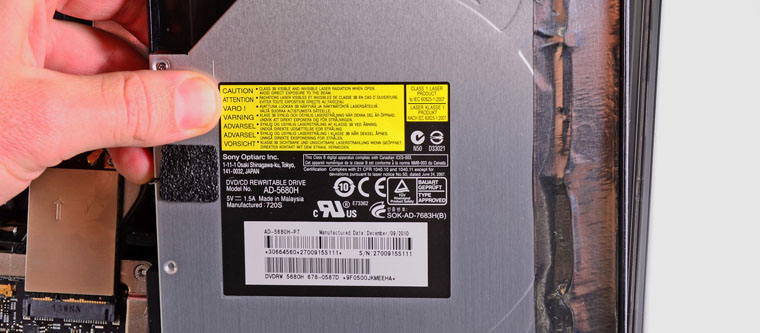

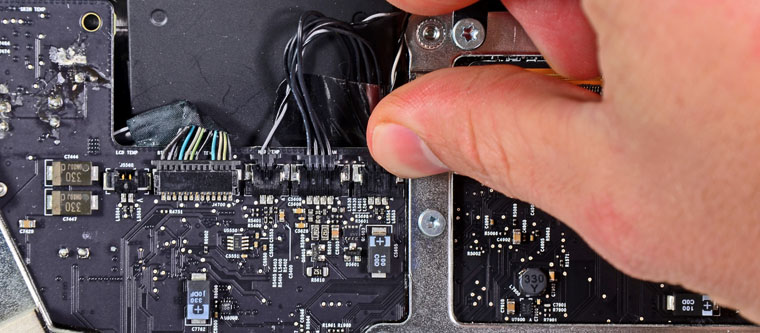

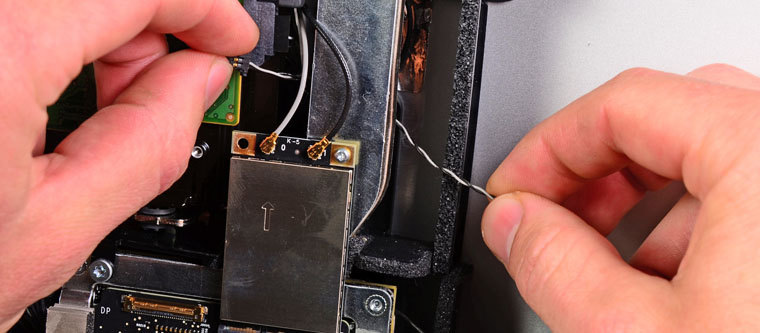

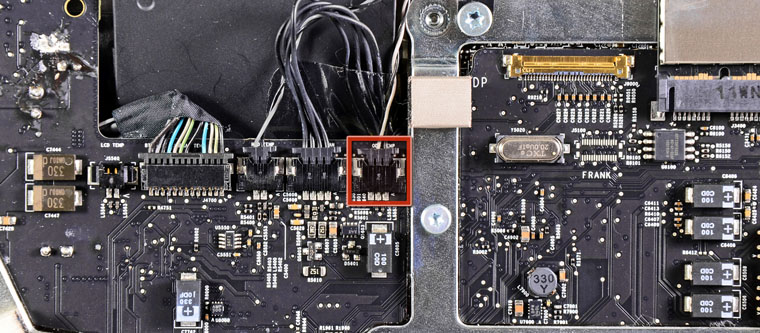

7) Отсоедините кабели теплового датчика и оптического привода, и вытяните его:

Важно! Шлейфов в классических iMac, в которых есть DVD, очень много. Разъемы и кабели хрупкие. И в MacPlus часто попадали сломанные компьютеры после попытки самостоятельного апгрейда. Конечно, многие сами делают его успешно, но все же стоит подумать. Чинить такие вещи уже сложнее.

fusion-drive-mac-55
fusion-drive-mac-56
fusion-drive-mac-57
fusion-drive-mac-58
fusion-drive-mac-59

11) Удалите пластиковую прокладку из OptiBay:

1

12) Установите HDD в OptiBay и верните прокладку, закрепите SSD в OptiBay с помощью винтов, установите OptiBay в iMac, используя обратную последовательность действий:

2

Имейте ввиду, установить SSD на iMac нового образца и включить на нем Fusion Drive тоже можно. Но в данном случае сделать это гораздо сложнее, поэтому лучше обратиться к специалистам.

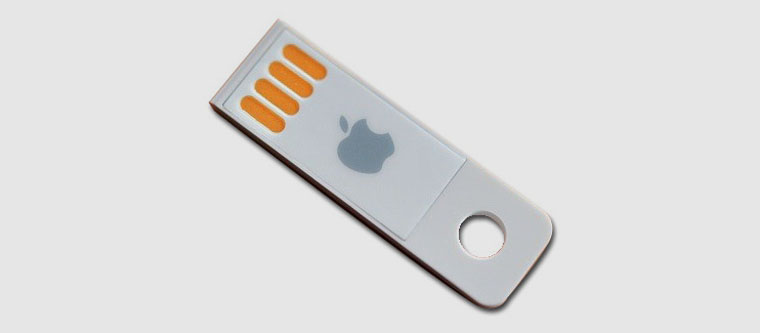

4. Создаем специальную загрузочную флешку с системой

fusion-drive-mac-70

Но перед этим: После установки SSD нужно уточнить, заработал ли Trim по-умолчанию, или его придется включить вручную.

И еще: сразу после сборки, при первом включении, стоит сбросить параметры nvram (держать при включении alt+cmd+r+p до повторного сигнала приветствия), что может в некоторых случаях избавить от непонятных глюков.

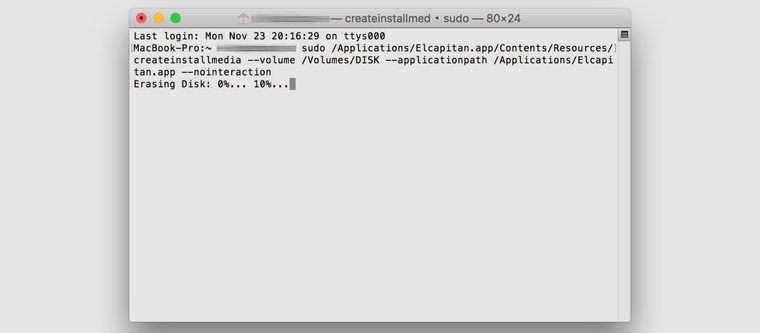

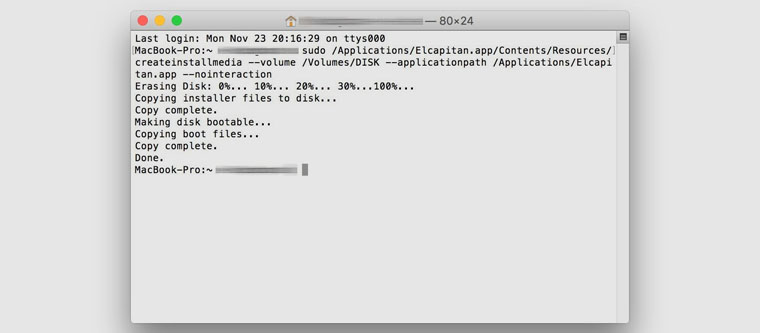

Для начала нужно скачать дистрибутив операционной системы OS X El Capitan. Для удобства дальнейших манипуляций его лучше сразу переименовать во что-то простое — Elcapitan. С флешкой (8 Гбайт и выше) делаем тоже самое — Disk. Далее открываем встроенный в систему терминал и вводим достаточно простую команду, где Disk — имя накопителя, а Elcapitan.app — название дистрибутива:

sudo /Applications/Elcapitan.app/Contents/Resources/createinstallmedia –volume /Volumes/DISK –applicationpath /Applications/Elcapitan.app –nointeraction

fusion-drive-mac-71
fusion-drive-mac-72

5. Делаем резервную копию данных компьютера

fusion-drive-mac-74

Конечно, резервную копию данных на MacBook Pro или iMac лучше всего делать стандартными средствами OS X — с помощью Time Machine. Для этого нужно открыть системное приложение платформы и провести соответствующие манипуляции. Мы сохраняли резервные копии на простой внешний жесткий диск, но можно использовать и фирменную Time Capsule от Apple.

6. Настройка Fusion Drive — финишная прямая

fusion-drive-mac-75

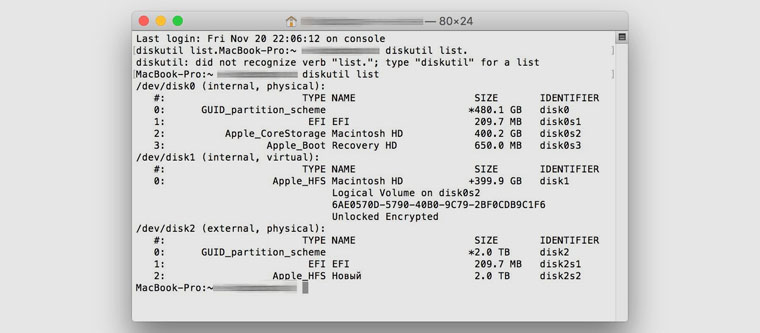

Для «чистой» установки системы и настройки Fusion Drive вставляем загрузочную флешку в компьютер и перезагружаем его, удерживая клавишу Option. Выбираем внешний носитель в качестве загружаемого, а после этой процедуры открываем терминал. Чтобы не ошибиться, нам сразу нужно ознакомиться со списком установленных дисков с помощью соответствующей команды:

diskutil list

fusion-drive-mac-76

Далее создание Fusion Drive происходит с помощью встроенной в систему дисковой утилиты, которой мы отдадим все необходимые команды через терминал. Важно не перепутать диски. В данном случае Fusion — это название новой группы. После её создания утилита предоставит имя объединённой группы томов Logical Volume Group в формате 34WD6RDE-6564-F2R0-B7F4-FT35EERB. Вот необходимая команда для терминала:

diskutil cs create Fusion disk0 disk1

В конце нужно отформатировать получившуюся группу томов в HFS+. Именно в этом случае нам и пригодится тот длинный набор букв и цифр, который утилита присвоила Logical Volume Group. Как только операция будет завершена нужно продолжить установку операционной системы, следуя указаниям инсталлятора — здесь нет ровным счетом ничего сложного. А вот команда форматирования для терминала:

diskutil cs createVolume 34WD6RDE-6564-F2R0-B7F4-FT35EERB jhfs+ Fusion 100%

Плюсы и минусы Fusion Drive

big-100014566-gallery

Плюсы:

Минусы:

  • Если ломается один накопитель, данные восстановить уже очень сложно. Умирает весь Fusion Drive;
  • «Разборка» Fusion Drive – очень сложная процедура;
  • Скорость Fusion Drive все равно не равна скорости SSD. Он медленнее;
  • Fusion Drive подвержен всем «болячкам» SSD. Например, с ним нежелательно использовать программы, которые постоянно обращаются к диску.

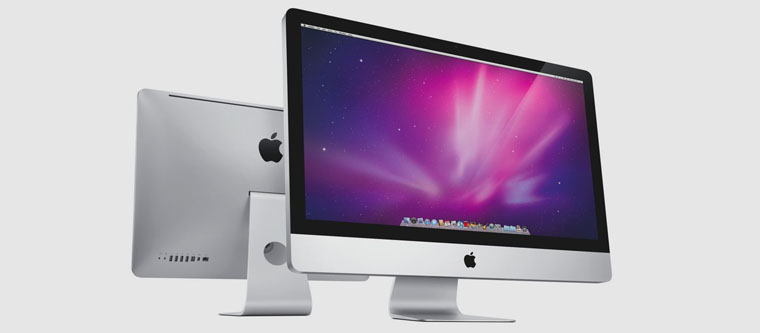

Не глупости ради — необходимости для. Вместо вывода

fusion-drive-mac-77

После окончания установки системы и восстановления собственных данных резервной копии через Time Machine можно начинать наслаждаться куда более производительной работой системы. Специальные дисковые тесты показывают, что Fusion Drive практически не уступает SSD по скорости записи-чтения. Поэтому в данном случае мы сэкономили деньги, но получили желаемый апгрейд.

Конечно, самым сложным и ответственным этапом в данном случае можно считать все операции с «железом» — сборку-разборку MacBook Pro и iMac, а также замену HDD на SDD и оптического привода на OptiBay с установленным в него HDD. Чтобы не столкнуться с неожиданными трудностями и не вызвать дорогостоящую поломку системы, лучше обратиться к MacPlus — специалистам, проверенным временем.
